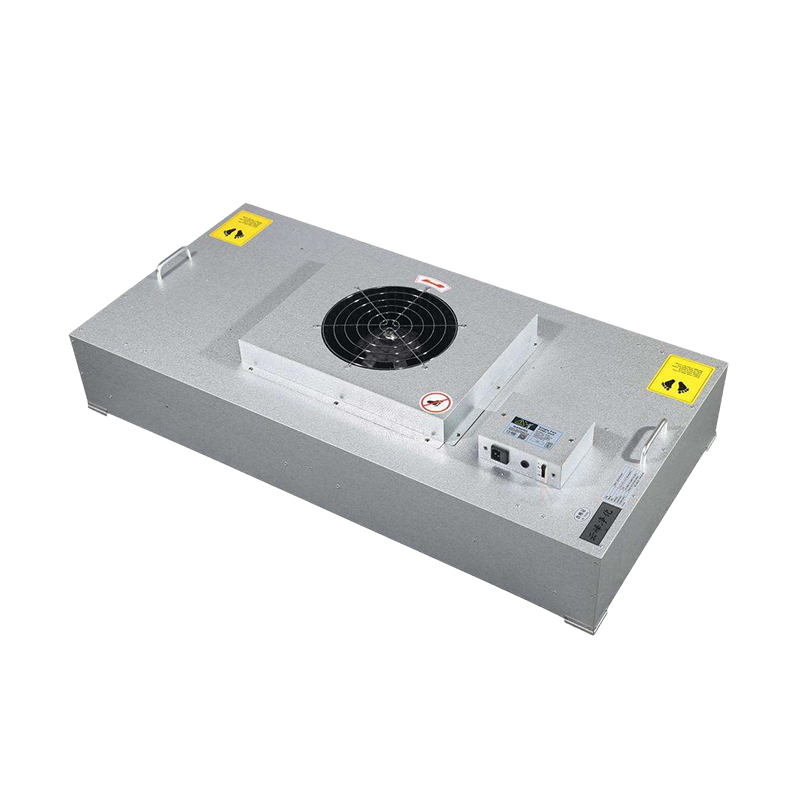

FFU Unit Manufacturer

Tính năng sản phẩm:
Quạt sử dụng quạt ly tâm hiệu suất cao dẫn động trực tiếp EBM của Đức, có tuổi thọ cao, độ ồn thấp, vận hành không cần bảo trì, độ rung thấp và điều khiển tốc độ vô cấp. Quạt hoạt động đáng tin cậy và có tuổi thọ hoạt động trên 50.000 giờ.
Nó đặc biệt thích hợp cho các dây chuyền sản xuất siêu sạch dạng mô-đun và có thể được sử dụng riêng lẻ hoặc kết nối nối tiếp để tạo thành dây chuyền lắp ráp Cấp 100, tùy thuộc vào yêu cầu của quy trình.
Vỏ máy được làm bằng thép không gỉ, hợp kim nhôm hoặc thép tấm cán nguội nên có thiết kế nhẹ, chống ăn mòn, chống rỉ sét và mang tính thẩm mỹ cao.
Trước khi rời khỏi nhà máy, mỗi sản phẩm đều được quét và kiểm tra riêng lẻ bằng máy đếm hạt theo Tiêu chuẩn Liên bang Hoa Kỳ 209E để đảm bảo chất lượng.
Phụ kiện tùy chọn:
Quạt EBM DC của Đức, có tính năng tiết kiệm năng lượng, điều khiển máy tính tập trung, vận hành ổn định, độ ồn thấp, điều khiển tốc độ kỹ thuật số. Nó có thể tiết kiệm hơn 50% năng lượng dưới điện trở ban đầu của bộ lọc hiệu suất cao, dẫn đến chi phí vận hành thấp. Một máy tính có thể điều khiển tập trung hoạt động, điều chỉnh tốc độ và theo dõi trạng thái của gần 8000 quạt.
Bộ lọc hiệu suất cực cao ULPA.
Giao diện ống tròn.

Danh mục sản phẩm

  1. Hệ thống phòng sạch
    1. Tấm phòng sạch
    2. Profile nhôm phòng sạch
    3. Cửa phòng sạch
    4. Cửa sổ phòng sạch
    5. Buồng tắm khí
    6. Phòng sạch đi qua cửa sổ
    7. đơn vị FFU
    8. Bộ lọc không khí phòng sạch
  2. Hệ thống kết cấu thép
    1. Tấm định hình bằng thép mạ màu
    2. Sàn sàn thép
    3. Bảng điều khiển bánh sandwich thép màu
    4. xà gồ thép chữ C
  3. Hệ thống tòa nhà tạm thời

Sản phẩm hot

  • đơn vị FFU

    đơn vị FFU
    Tính năng sản phẩm: Quạt sử dụng quạt ly tâm hiệu suất cao dẫn động tr

Giới thiệu về Kaisier

Kaisier làm sạch toàn cầu Tech trao quyền cho ngày mai

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Hồ sơ công ty
Giấy chứng nhận danh dự
  • ISO 9001
  • ISO 14001
  • ISO 45001

Sản phẩm liên quan

Tin tức mới nhất của chúng tôi

Tin nhắn phản hồi

đơn vị FFU Industry knowledge

Trong các hệ thống phòng sạch, FFU (Fan Filter Unit) là thiết bị cốt lõi cung cấp không khí sạch, tích hợp quạt và bộ lọc hiệu suất cao và gắn trực tiếp lên lưới trần. Kết luận rõ ràng là: Hiệu suất năng lượng, độ ồn, tuổi thọ sử dụng và phương pháp điều khiển của FFU quyết định trực tiếp đến chi phí vận hành và độ ổn định về độ sạch của phòng sạch. Một FFU được trang bị quạt DC không chổi than EC và bộ lọc hiệu suất cao H14 có thể giảm mức tiêu thụ năng lượng hơn 50% so với các bộ quạt AC truyền thống ở luồng khí định mức, duy trì độ ồn trong vòng 52dB, đồng thời cung cấp khả năng giám sát và điều khiển nhóm tập trung . Phần sau đây cung cấp tài liệu tham khảo kỹ thuật chuyên sâu từ năm khía cạnh: loại quạt, hệ thống lọc, kết cấu vỏ, điều khiển thông minh và các thông số lựa chọn.

Các loại quạt: So sánh toàn diện giữa quạt EC và quạt AC

Quạt là thành phần cốt lõi của FFU, trực tiếp quyết định mức tiêu thụ năng lượng, độ ồn và tuổi thọ sử dụng. Dưới đây là so sánh chi tiết về hai loại quạt phổ thông:

Bảng 1: So sánh hiệu suất của quạt DC không chổi than EC và quạt AC
Thông số hiệu suất Quạt DC không chổi than EC Quạt AC (Truyền Thống) So sánh lợi thế
Hiệu suất động cơ (%) ≥70% 40-50% EC giảm mức tiêu thụ năng lượng tới 40%
Phương pháp kiểm soát tốc độ 0-10V/PWM/RS485 vô cấp Máy biến áp/triac (bậc hoặc giới hạn) EC cung cấp phạm vi điều khiển rộng hơn, mượt mà hơn
Mức ồn (dBA) 48-52 @ luồng không khí định mức Luồng khí định mức 55-62 @ EC yên tĩnh hơn 3-10dB
Tuổi thọ thiết kế (giờ) ≥80.000 (ví dụ: EBM của Đức) 50.000-60.000 Tuổi thọ của EC dài hơn 30-60%
Yêu cầu bảo trì Không cần bảo trì (không chổi than) Thay thế chổi than/tụ điện EC không cần bảo trì
Chi phí tương đối Đường cơ sở 30-50% Đường cơ sở Thời gian hoàn vốn EC khoảng. 1-2 năm

Hệ thống lọc: Lựa chọn và kiểm tra rò rỉ HEPA so với ULPA

Bộ lọc của FFU xác định mức độ sạch của không khí được cung cấp. Các thông số kỹ thuật và kịch bản ứng dụng cho các cấp bộ lọc khác nhau được hiển thị bên dưới:

Bảng 2: So sánh các cấp bộ lọc phổ biến cho FFU
Lớp lọc Hiệu quả (@0,3μm) Điện trở ban đầu (Pa) Cấp độ sạch áp dụng Ứng dụng điển hình
H13 (HEPA) 99,97% 180-220 ISO 7-8 (Lớp 10.000/100.000) Lắp ráp điện tử, đóng gói thực phẩm
H14 (HEPA) 99,995% 220-280 ISO 6 (Lớp 1.000) Dược phẩm GMP, thiết bị y tế
U15 (ULPA) 99,9995% 250-320 ISO 5 (Lớp 100) Quang khắc bán dẫn, phòng thí nghiệm BSL
U17 (ULPA) 99,999995% 300-380 ISO 4-5 (Lớp 10/100) Chất bán dẫn tiên tiến, công nghệ nano

Xây dựng nhà ở và vật liệu: Cân bằng giữa trọng lượng nhẹ và khả năng chống ăn mòn

Ba vật liệu thường được sử dụng cho vỏ FFU: thép không gỉ, hợp kim nhôm và thép cán nguội. Một so sánh chi tiết được hiển thị dưới đây:

Bảng 3: So sánh vật liệu vỏ FFU
Chất liệu Trọng lượng (kg/chiếc) Chống ăn mòn Hoàn thiện bề mặt Kịch bản áp dụng Chi phí tương đối
Thép không gỉ 304 25-30 Tuyệt vời chải/gương Dược phẩm, thực phẩm, môi trường ăn mòn Đường cơ sở 50%
Hợp kim nhôm 18-22 Tốt anod hóa Phòng sạch điện tử, ứng dụng nhẹ Đường cơ sở 20%
Sơn tĩnh điện thép cán nguội 20-25 Công bằng Phun tĩnh điện ( ≥80μm) Công nghiệp tổng hợp, dự án ngân sách thấp Đường cơ sở

Hệ thống điều khiển thông minh: Điều khiển nhóm và giám sát năng lượng

Trong các phòng sạch hiện đại, FFU thường rất nhiều (hàng trăm đến hàng nghìn đơn vị), đòi hỏi phải có hệ thống điều khiển thông minh để quản lý tập trung. Các chức năng cốt lõi của hệ thống điều khiển như sau:

  • Nền tảng giám sát tập trung : Một máy tính có thể điều khiển tập trung tối đa 8.000 FFU quạt EC , giám sát tốc độ, trạng thái vận hành, cảnh báo lỗi và thời gian chạy tích lũy của từng quạt trong thời gian thực;
  • Kiểm soát nhóm khu vực : FFU có thể được nhóm theo khu vực hoặc cấp độ sạch để điều chỉnh tốc độ và điều khiển khởi động/dừng thống nhất. Ví dụ: vận hành tốc độ cao trong giờ sản xuất, tự động chuyển sang chế độ tiết kiệm năng lượng tốc độ thấp vào ban đêm hoặc trong giờ không sản xuất;
  • Khóa liên động chênh lệch áp suất : Liên kết với các cảm biến áp suất chênh lệch trong phòng sạch, tự động tăng tốc độ FFU khi áp suất trong phòng giảm xuống dưới điểm đặt để duy trì sự ổn định áp suất;
  • Thống kê và tối ưu hóa mức tiêu thụ năng lượng : Hệ thống tự động tính toán mức tiêu thụ năng lượng tích lũy trên mỗi FFU, tạo báo cáo năng lượng, xác định các đơn vị tiêu thụ cao và tối ưu hóa chiến lược vận hành. Người hâm mộ EC có thể đạt được tiết kiệm năng lượng hơn 50% dưới sức cản của bộ lọc HEPA ban đầu;
  • Truy cập và báo động từ xa : Hỗ trợ giám sát từ xa qua mạng LAN hoặc internet; tự động gửi thông báo cảnh báo (SMS/email/đẩy APP) về lỗi quạt, tắc bộ lọc hoặc gián đoạn liên lạc.

Phương pháp điều khiển: Quạt EC hỗ trợ điều khiển tốc độ giao tiếp 0-10V, PLC hoặc RS485, với thời gian phản hồi 1 giây. Việc lựa chọn các thương hiệu uy tín như EBM của Đức đảm bảo các mô-đun điều khiển tích hợp đáng tin cậy có thể tích hợp liền mạch với máy tính chủ thông qua giao thức MODBUS RTU.

Cài đặt và lựa chọn: Hướng dẫn ứng dụng chính cho FFU trong Phòng sạch

Sau đây là các thông số và khuyến nghị cốt lõi để lựa chọn và cài đặt FFU:

Bảng 4: Lựa chọn FFU và đề xuất tham số ứng dụng
Kịch bản ứng dụng Kích thước FFU được đề xuất (mm) Luồng khí định mức (m³/h) Vận tốc mặt (m/s) Mật độ sắp xếp (đơn vị/m2)
ISO 5 (Lớp 100) full coverage 1175×575 hoặc 1225×1225 1000-1500 0,35-0,45 Bảo hiểm 90-100%
ISO 6 (Lớp 1.000) partial coverage 1175×575 800-1000 0,25-0,35 20-35%
ISO 7 (Lớp 10.000) 1175×575 600-800 0,22-0,28 15-25%
Chất liệu/localized clean zone 610 × 610 hoặc tùy chỉnh 300-600 0,35-0,50 Sắp xếp cục bộ

Quản lý vòng đời và bảo trì FFU

Bảo trì thường xuyên là rất quan trọng để đảm bảo hoạt động ổn định lâu dài của FFU. Lịch trình bảo trì được đề xuất như sau:

  1. Kiểm tra hàng tháng : Kiểm tra trạng thái vận hành FFU (không có tiếng ồn hoặc rung động bất thường), chỉ số đo chênh lệch áp suất (ghi lại giá trị và xu hướng ban đầu) và tích tụ bụi bộ lọc trước;
  2. Hàng quý : Làm sạch bên trong cánh quạt và vỏ quạt (dùng khăn lau không xơ và cồn isopropyl); kiểm tra các kết nối điện bị lỏng;
  3. Nửa năm một lần : Kiểm tra tốc độ và độ đồng đều của đầu ra FFU (đo ít nhất 5 điểm); nếu độ lệch vận tốc vượt quá ±20%, hãy điều chỉnh tốc độ quạt hoặc kiểm tra bộ lọc;
  4. Hàng năm : Thực hiện kiểm tra rò rỉ PAO để đảm bảo không có rò rỉ bộ lọc HEPA/ULPA. Hiệu chuẩn đồng thời các cảm biến chênh lệch áp suất và hệ thống điều khiển;
  5. Thay thế bộ lọc : Thay bộ lọc khi áp suất chênh lệch đạt gấp đôi điện trở ban đầu hoặc khi kiểm tra rò rỉ PAO cho thấy rò rỉ. Kiểm tra lại rò rỉ sau khi thay thế.

FFU được trang bị quạt EC chất lượng cao (ví dụ: EBM của Đức), trong điều kiện bảo trì bình thường, có thể đạt được tổng thời gian sử dụng của thiết bị là hơn 10 năm, với bộ phận quạt có khả năng hoạt động liên tục không có lỗi trong 80.000 giờ . Việc thiết lập hồ sơ thiết bị ghi lại ngày lắp đặt, lịch sử bảo trì và khoảng thời gian thay thế bộ lọc cho mỗi FFU cho phép bảo trì dự đoán và ngăn ngừa những sự cố đột ngột có thể ảnh hưởng đến độ sạch sẽ.
