xà gồ thép chữ C Manufacturer

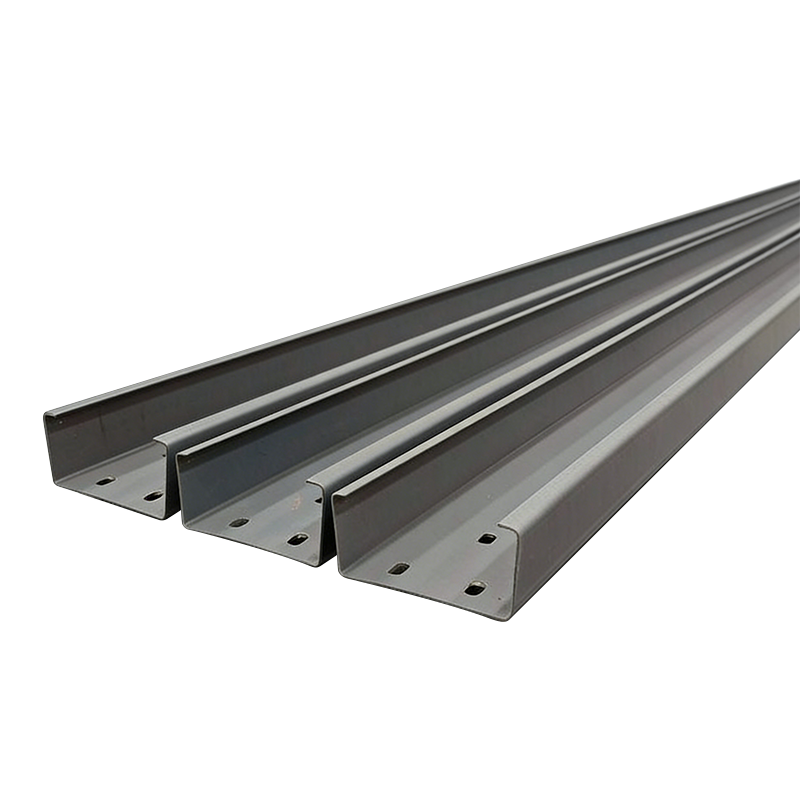

xà gồ thép chữ C là các bộ phận kết cấu có thành mỏng, tạo hình nguội với mặt cắt hình chữ C đóng vai trò là liên kết truyền tải trọng quan trọng giữa các tấm ốp mái hoặc tường và khung thép chính. Lợi thế rõ ràng của họ— tính chất cơ học mặt cắt ngang ổn định, tỷ lệ cường độ trên trọng lượng cao và lắp đặt đơn giản —làm cho chúng trở thành sự lựa chọn ưu tiên cho các nhà máy công nghiệp, nhà kho, trung tâm hậu cần và các tòa nhà thương mại nhẹ có nhịp lên tới 25 feet (7,6 mét) [^103^]. Không giống như xà gồ chữ Z cần chồng lên nhau cho các nhịp liên tục, xà gồ C vượt trội trong các ứng dụng nhịp đơn và nhịp đơn giản trong đó tốc độ lắp dựng và hiệu quả chi phí là tối quan trọng.

Đối với các dự án cần đỡ tường, dầm sàn hoặc lợp mái một khoang, xà gồ C cung cấp một giải pháp Tiết kiệm 20–30% chi phí trên hệ thống xà gồ Z đồng thời loại bỏ sự phức tạp của các kết nối vòng. Hình dạng mặt bích 90 độ của chúng đảm bảo đường dẫn tải có thể dự đoán được và đơn giản hóa chi tiết khung, khiến chúng trở thành giải pháp phù hợp cho các tòa nhà kim loại tiền chế và khung kết cấu thép trên toàn thế giới.

Hình học cắt ngang và hành vi kết cấu

Cấu hình hình chữ C có tính đối xứng đơn sắc, bao gồm một mạng thẳng đứng với hai mặt bích ngang song song được định hướng 90 độ so với bản bụng. Hình học này mang lại hành vi cơ học có thể dự đoán được dưới tải trọng trọng lực và gió.

Thuộc tính phần và phân phối tải

Phần C cung cấp hiệu suất uốn ổn định về trục chắc chắn của nó (vuông góc với bản bụng), khiến nó trở nên lý tưởng để hỗ trợ tải trọng phân bố đồng đều trên mái và tường. Các mặt bích song song tạo ra các bề mặt chịu lực nhất quán cho các ốc vít ốp và kết nối khung. Tuy nhiên, do tiết diện mở và đơn đối xứng nên nó có độ cứng xoắn thấp hơn so với tiết diện kín hoặc hình chữ Z. Đặc điểm này làm cho xà gồ chữ C phù hợp nhất cho các ứng dụng có tải trọng được tác dụng thông qua tâm cắt hoặc nơi có cầu nối để hạn chế hiện tượng mất ổn định do xoắn ngang [^95^].

Khả năng nhịp theo độ sâu phần

Độ sâu xà gồ C tiêu chuẩn dao động từ 100mm đến 400 mm (4 inch đến 16 inch) , với mỗi độ sâu tương ứng với nhịp cụ thể và giới hạn tải trọng. Bảng sau đây tóm tắt khả năng vượt nhịp điển hình dưới tải trọng tiêu chuẩn của mái [^103^]:

Khả năng nhịp thực tế phụ thuộc vào khoảng cách xà gồ, độ dày thép (thước đo), tải trọng mái (tuyết chết) và các yêu cầu về quy chuẩn xây dựng của địa phương. Đối với các nhịp vượt quá 8 mét, xà gồ chữ Z có khớp nối thường tiết kiệm hơn so với xà gồ C đơn [^102^].

Thông số kỹ thuật vật liệu và tiêu chuẩn sản xuất

Độ bền và tính toàn vẹn của cấu trúc xà gồ chữ C được điều chỉnh bởi cấp thép cơ bản, hệ thống phủ và độ chính xác tạo hình nguội.

Tính chất cơ bản và thép cơ bản

Xà gồ chữ C được sản xuất từ dải thép mạ kẽm tạo hình nguội với cường độ năng suất tối thiểu là 345 N/mm2 (50 ksi) , tương đương với vật liệu ASTM A572 Lớp 50 hoặc AS/NZS 1397 G450. Độ dày kim loại cơ bản tiêu chuẩn (BMT) dao động từ 1,5 mm đến 3,0 mm (0,059 inch đến 0,118 inch), với các thước đo nặng hơn được chọn cho các ứng dụng có tải trọng cao hơn hoặc khoảng cách rộng hơn [^97^]. Quá trình tạo hình nguội làm cứng thép, tăng cường độ chảy của nó lên 10–15% so với vật liệu cuộn cơ bản.

Hệ thống chống ăn mòn

Ba lựa chọn lớp phủ thống trị thị trường:

• Mạ kẽm nhúng nóng (mạ kẽm) : Khối lượng lớp phủ tiêu chuẩn 180–275 g/m2 (Z180–Z275), cung cấp 40 năm chống ăn mòn trong môi trường trong nhà lành tính [^96^].
• Lớp phủ ZAM (Kẽm-Nhôm-Magiê) : Lớp phủ hợp kim tiên tiến cung cấp khả năng chống ăn mòn gấp 2–3× so với kẽm nguyên chất, lý tưởng cho các môi trường công nghiệp ven biển hoặc có độ ẩm cao [^104^].
• Sơn lót hoàn thiện : Thi công trên nền mạ kẽm để đảm bảo tính đồng nhất về mặt thẩm mỹ với các tấm ốp màu; không phải là một rào cản ăn mòn độc lập.

Dung sai sản xuất

Sản xuất chính xác đảm bảo chất lượng phù hợp trong quá trình lắp đặt. Dung sai sản xuất tiêu chuẩn là [^101^]:

• Chiều dài: ±5mm
• Chiều rộng mặt bích: ±1mm
• Độ sâu của trang web: ±1mm
• Khoảng cách trung tâm lỗ: ±1,5 mm

Xà gồ C so với Xà gồ Z: Tiêu chí lựa chọn

Mặc dù cả hai phần C và Z đều đóng vai trò là thành viên khung phụ, nhưng hình học riêng biệt của chúng tạo ra những khác biệt đáng kể về hiệu suất, quyết định mức độ phù hợp của ứng dụng.

Nguyên tắc cơ bản của ngón tay cái: sử dụng xà gồ chữ C cho dầm tường, dầm sàn, mái một nhịp dưới 8m; chỉ định xà gồ chữ Z cho mái nhiều nhịp, khu công nghiệp lớn và các dự án có tải trọng gió hoặc tuyết lớn [^96^].

Thực hành tốt nhất về lắp đặt và các yêu cầu về giằng

Việc lắp đặt đúng cách sẽ biến xà gồ chữ C từ các bộ phận riêng lẻ thành một hệ thống kết cấu mạch lạc có khả năng chống lại trọng lực, gió và tải trọng địa chấn.

Chi tiết về khoảng cách và hỗ trợ xà gồ

Khoảng cách xà gồ tiêu chuẩn cho tấm lợp kim loại dao động từ 1,2 m đến 1,8 m (4 ft đến 6 ft) ở trung tâm, tùy thuộc vào biên dạng lớp phủ và tải trọng thiết kế. Xà gồ chữ C được đỡ bằng các giá đỡ đầu nối góc hoặc các giá đỡ đa năng được bắt vít vào các xà hoặc cột khung chính. Lựa chọn giá đỡ phải phù hợp với độ sâu xà gồ: xà gồ C150 yêu cầu giá đỡ AC150 (mỗi loại 0,30 kg), trong khi xà gồ C300 yêu cầu giá đỡ AC300 (mỗi loại 0,69 kg) [^101^].

Cầu nối cho sự ổn định bên

Vì mặt cắt chữ C hở dễ bị oằn xoắn ngang nên việc bắc cầu (còn gọi là thanh chống võng hoặc giằng bay) là cần thiết. Cầu nối giới hạn chiều dài không giằng của mặt bích nén và ngăn cản sự xoay khi chịu tải. Khoảng cách cầu tối đa được đề xuất là:

• Phần C100 : Khoảng cách tối đa 2000 mm
• Phần C150 : Khoảng cách tối đa 3000 mm
• Đoạn C200–C400 : Khoảng cách tối đa 4000 mm [^101^]

Cầu thường được lắp đặt ở giữa nhịp đối với nhịp đơn và tại điểm thứ ba đối với nhịp liên tục. Hệ thống cầu nối kiểu HookFast cho phép lắp đặt không cần dụng cụ bằng cách kẹp trực tiếp vào các lỗ đục lỗ sẵn trên lưới xà gồ.

Trình tự cài đặt

Trình tự lắp dựng được khuyến nghị đảm bảo cả độ an toàn và độ chính xác về kích thước:

1. Đánh dấu đường xà gồ trên các thành viên khung chính ở khoảng cách được chỉ định.
2. Cài đặt dấu ngoặc tại mỗi điểm đỡ xà gồ, đảm bảo độ thẳng hàng trong phạm vi ±3 mm.
3. Đặt xà gồ chữ C lên các giá đỡ có mặt mở được định hướng nhất quán (thường hướng xuống dưới đối với xà gồ mái để tạo điều kiện cho việc gắn cầu).
4. Bu lông xà gồ vào giá đỡ sử dụng bu lông M12 hoặc M16 có vòng đệm; mô-men xoắn lên tới 50–70 N·m.
5. Cài đặt cầu nối trước khi lợp mái hoặc ốp tường để ổn định đường xà gồ.
6. Xác minh căn chỉnh : đỉnh xà gồ phải nằm trong giới hạn độ võng L/360 dưới tác dụng của tĩnh tải.

Ứng dụng trên các lĩnh vực công nghiệp

xà gồ thép chữ C được triển khai trên nhiều loại công trình, mỗi loại đặt ra các yêu cầu về hiệu suất riêng biệt.

Nhà máy và kho công nghiệp

Trong nhà thép tiền chế phục vụ sản xuất và lưu trữ, xà gồ chữ C hỗ trợ các tấm mái hình thang và tấm ốp tường. Chiều rộng vịnh điển hình của 6–8 mét phù hợp hoàn hảo với công suất xà gồ C200 hoặc C250. Tính chất nhẹ của xà gồ chữ C (C200×1,5 mm nặng khoảng 4,5 kg/m ) làm giảm nhu cầu cần cẩu trong quá trình lắp dựng và giảm tải trọng tổng thể lên khung chính [^101^].

Trung tâm Hậu cần và Trung tâm Phân phối

Cơ sở hậu cần hiện đại đòi hỏi nhịp rộng và mái hiên cao. Trong khi các khung chính thường sử dụng xà gồ chữ Z cho mái chính thì xà gồ C thường được chỉ định cho tầng lửng, mái che và vách ngăn nơi nhịp ngắn hơn và tải nhẹ hơn. Việc cài đặt dễ dàng của chúng giúp đẩy nhanh quá trình thực hiện dự án trong quá trình phát triển nhanh chóng.

Hệ thống hỗ trợ quang điện

Xà gồ chữ C đã nổi lên như một thành phần khung được ưu tiên cho các mảng năng lượng mặt trời gắn trên mặt đất và lắp đặt quang điện trên mái nhà. Cấu hình kênh mở của họ dễ dàng chấp nhận các kết nối kẹp bắt vít cho đường ray của bảng điều khiển năng lượng mặt trời và lớp phủ mạ kẽm chịu được hàng thập kỷ tiếp xúc ngoài trời. Phần C150 hoặc C200 tiêu chuẩn tại Khoảng cách 1,5–2,0 m cung cấp hỗ trợ đầy đủ cho kích thước mô-đun PV điển hình là 1,0 m × 2,0 m.

Công trình nông nghiệp và nông thôn

Các tòa nhà trang trại, nhà kho thiết bị và nơi trú ẩn cho vật nuôi được hưởng lợi từ hiệu quả chi phí và khả năng chống ăn mòn của xà gồ C. Trong các ứng dụng này, các phần C100 hoặc C150 ở nhịp vừa phải cung cấp đủ công suất cho tấm lợp kim loại trong khi vẫn giữ chi phí vật liệu ở mức tối thiểu. các Tuổi thọ 40 năm xà gồ chữ C mạ kẽm mang lại giá trị lâu dài ở vùng nông thôn, nơi khả năng tiếp cận bảo trì có thể bị hạn chế [^96^].

Tiêu chuẩn tuân thủ và kiểm soát chất lượng

Việc đảm bảo hiệu suất của xà gồ C đòi hỏi phải tuân thủ các tiêu chuẩn thiết kế và vật liệu đã được công nhận trong toàn bộ chuỗi cung ứng.

Mã vật liệu và thiết kế

Thiết kế và sản xuất xà gồ C được điều chỉnh bởi các tiêu chuẩn sau:

• AS/NZS 4600:2018 (Úc/New Zealand): Quy chuẩn thiết kế kết cấu thép tạo hình nguội, được tham khảo rộng rãi để tính toán công suất xà gồ.
• ASTM A1003/A1004 (Mỹ): Thông số kỹ thuật tiêu chuẩn cho thép tấm dùng trong khung tạo hình nguội.
• EN 1993-1-3 (Châu Âu): Quy tắc thiết kế Eurocode 3 cho các cấu kiện và tấm mỏng định hình nguội.
• GB/T 2518 (Trung Quốc): Tiêu chuẩn cho thép tấm và dải thép mạ kẽm nhúng nóng liên tục.

Đảm bảo chất lượng nhà máy

Các nhà sản xuất có uy tín thực hiện hệ thống quản lý chất lượng ISO 9001 với các quy trình kiểm tra sau:

1. Kiểm tra cuộn dây đầu vào : Xác minh giới hạn chảy, khối lượng lớp phủ và dung sai độ dày so với chứng chỉ của nhà máy.
2. Giám sát trong quá trình : Kiểm tra kích thước tạo hình cuộn 2 giờ một lần; điều chỉnh khoảng cách con lăn để duy trì độ chính xác của biên dạng.
3. Xác minh đục lỗ : Xác nhận tâm lỗ, đường kính và khoảng cách cạnh bằng thước đo đi/không đi.
4. Kiểm tra lần cuối : Đo chiều dài, độ thẳng và độ hoàn thiện bề mặt trên mỗi bó; loại bỏ các sản phẩm có lớp phủ bị hư hỏng hoặc không phù hợp về kích thước.
