Hướng dẫn đầy đủ về lựa chọn hệ thống phòng sạch

Mức độ sạch sẽ: Điểm neo đầu tiên của sự lựa chọn

Tất cả các thiết kế hệ thống phòng sạch đều xoay quanh mức độ sạch sẽ. ISO 14644-1:2025 phân loại độ sạch từ ISO Cấp 1 đến ISO Cấp 9. Thực hành kỹ thuật trong nước thường sử dụng thuật ngữ Cấp 100, Cấp 1.000, Cấp 10.000 và Cấp 100.000. Mức độ cao hơn đòi hỏi phải kiểm soát hạt chặt chẽ hơn, với chi phí xây dựng và mức tiêu thụ năng lượng tăng theo cấp số nhân.

Tránh "thiết kế quá mức" trong quá trình lựa chọn. Một công ty dược xây dựng khu phụ trợ hạng C theo tiêu chuẩn hạng B, dẫn đến mức tiêu thụ năng lượng hàng năm tăng khoảng 35% và thời gian hoàn vốn kéo dài thêm 2,8 năm. Cách tiếp cận hợp lý là: thiết kế các vùng xử lý lõi theo yêu cầu cao nhất, hạ cấp các vùng phụ trợ và ngăn chặn dòng ô nhiễm chảy ngược qua các gradient áp suất chênh lệch (vùng lõi ≥10Pa , khóa khí ≥10Pa , hành lang ≥10Pa ).

Xây dựng mô-đun so với xây dựng truyền thống: Lựa chọn phương thức xác định chi phí vòng đời

Đây là quyết định cơ cấu quan trọng nhất trong việc lựa chọn năm 2026. Phòng sạch mô-đun sử dụng các tấm tường, trần nhà và FFU đúc sẵn để lắp ráp tại chỗ, trong khi chế độ truyền thống bao gồm hàn khung tại chỗ, lắp đặt ống dẫn và bộ lọc hiệu suất cao.

Ưu điểm cốt lõi của giải pháp mô-đun nằm ở khả năng mở rộng và tiến độ xây dựng nén. Dữ liệu đo lường ngành cho thấy các chế độ mô-đun có thể rút ngắn thời gian xây dựng trung bình hơn 30% , và hỗ trợ việc "xóa tường để mở rộng" trong tương lai - đặc biệt phù hợp với các cơ sở cho thuê hoặc doanh nghiệp có năng lực không chắc chắn. Về chi phí vận hành, do thiết bị tiết kiệm năng lượng hiệu suất cao và hệ thống điều khiển nhóm thông minh nên mức tiêu thụ năng lượng có thể tăng giảm 20%-40% so với các giải pháp truyền thống.

Tuy nhiên, mô-đun không được áp dụng phổ biến. Khi diện tích vượt quá 500 mét vuông hoặc liên quan đến đường ống quy trình phức tạp, chế độ hợp đồng chung EPC kỹ thuật thanh lọc công trình dân dụng truyền thống mang lại lợi thế về độ bền kết cấu và bố trí đường ống toàn diện. Một dự án pin năng lượng mới đã đo lường được rằng 800 mét vuông Chi phí toàn diện của giải pháp mô-đun thực sự cao hơn 18% so với giải pháp truyền thống, do chi phí gia cố kết cấu không gian có nhịp độ lớn bù đắp cho lợi thế chế tạo sẵn.

Lựa chọn thiết bị cốt lõi: Logic phù hợp cho FFU, Bộ lọc và Cấu trúc đường bao

Hiệu suất của hệ thống phòng sạch được xác định bởi bộ ba "hệ thống điều khiển tự động HVAC thanh lọc cấu trúc vỏ" — bất kỳ điểm yếu nào cũng sẽ làm giảm hiệu quả tổng thể.

Cấu trúc phong bì Độ kín khí: Tuyến phòng thủ đầu tiên đảm bảo sự sạch sẽ

"Tấm bánh sandwich cấu trúc phong bì phòng sạch" GB/T 29468-2024 được triển khai năm 2026 đã làm rõ các chỉ số bắt buộc về xếp hạng chống cháy của vật liệu lõi, khả năng chống ăn mòn của lớp phủ bề mặt và các yêu cầu cứng khác. Trong quá trình lựa chọn, nhà cung cấp phải cung cấp báo cáo kiểm tra độ kín khí của tấm - rò rỉ không khí ở khe hở là nguyên nhân chính dẫn đến việc không tuân thủ quy định về độ sạch. Một dự án nhà máy điện tử đã sử dụng các cấu hình nhôm phi tiêu chuẩn để nối, dẫn đến số lượng hạt ở vùng ISO Cấp 5 vượt tiêu chuẩn gấp 2,3 lần , yêu cầu 47 ngày để làm lại nhằm thay thế các miếng đệm kín và điều chỉnh chênh lệch áp suất.

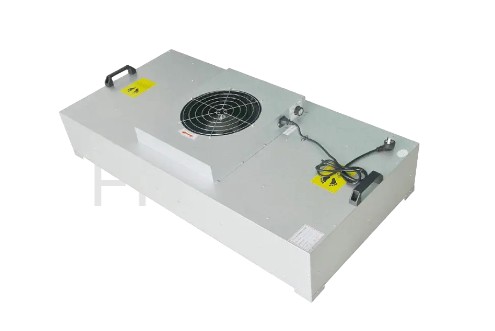

Các thông số chính của lựa chọn FFU

Lựa chọn FFU (Bộ lọc quạt) yêu cầu chú ý đến ba thông số cốt lõi:

• Tuổi thọ quạt: Quạt ly tâm truyền động trực tiếp chất lượng có thể đạt tới hơn 50.000 giờ
• Độ ồn: Vùng làm việc 65dB(A)
• Phạm vi điều chỉnh tốc độ: Điều chỉnh tốc độ vô cấp thích ứng với các điều kiện công suất khác nhau

Dây chuyền sản xuất chất bán dẫn thường sử dụng trần bao phủ toàn bộ FFU để tạo ra dòng chảy một chiều, trong khi các khu vực dược phẩm cấp C có thể sử dụng kết hợp mui che dòng chảy tầng cục bộ không một chiều, giảm 30% việc mua sắm FFU .

Chiến lược cấu hình bộ lọc ba giai đoạn

Cấu hình bộ lọc tuân theo quy trình lọc ba giai đoạn "trung bình cao/cực cao". Một quan niệm sai lầm nghiêm trọng là bỏ qua khả năng giữ bụi của bộ lọc sơ cấp - khi công suất không đủ, các bộ lọc hiệu suất trung bình và cao sẽ sớm bị tắc, khiến điện trở của hệ thống tăng vọt và mức tiêu thụ năng lượng tăng đột biến. Khuyến nghị:

1. Sơ cấp: Bộ lọc bảng loại G4 (khả năng giữ bụi ≥500g )
2. Trung bình: Bộ lọc bỏ túi loại F8
3. Bộ lọc hiệu suất cao đầu cuối (cấp H13-H14) với ≥99,99% hiệu quả cho các hạt ≥0,3μm

Cập nhật tuân thủ năm 2026 phải được giải quyết trong quá trình lựa chọn

2025-2026 là giai đoạn cập nhật tiêu chuẩn phòng sạch chuyên sâu. Việc bỏ qua các quy định mới sau đây trong quá trình lựa chọn có thể dẫn đến không chấp nhận được hoặc không tuân thủ trong vận hành:

• GB/T 33556.1-2025 (Có hiệu lực từ ngày 1 tháng 5 năm 2026): Thông số kỹ thuật ứng dụng phòng sạch của bệnh viện, tăng cường các yêu cầu giám sát trực tuyến khu cách ly áp suất âm và phòng mổ
• GB/T 47162-2026 (Có hiệu lực từ ngày 1 tháng 9 năm 2026): Yêu cầu kỹ thuật chung đối với cửa phòng sạch, các chỉ tiêu định lượng theo tiêu chuẩn quốc gia lần đầu tiên về độ kín khít của tấm cửa, độ bền của gioăng và khả năng chống ngưng tụ của cửa sổ quan sát
• GB/T 46376-2025 (Có hiệu lực từ ngày 1 tháng 5 năm 2026): Tiêu chuẩn dịch vụ vận hành và bảo trì phòng sạch, yêu cầu hồ sơ O&M đầy đủ trong vòng đời có khả năng truy xuất nguồn gốc để thay thế bộ lọc, hiệu chỉnh chênh lệch áp suất và các hoạt động khác
• GB 50073-2013 2025 Sửa đổi một phần: Hướng dẫn thiết kế xưởng sản xuất phòng sạch cao cấp bán dẫn mới, cùng với các yêu cầu về thiết kế tiết kiệm năng lượng và kiểm soát lượng khí thải carbon

Danh sách kiểm tra quyết định lựa chọn: Tránh những cạm bẫy phổ biến

Trước khi hoàn thiện giải pháp, hãy sử dụng danh sách kiểm tra sau để xác minh từng mục:

Hệ thống phòng sạch lựa chọn về cơ bản là sự cân bằng giữa "yêu cầu quy trình - khung tuân thủ - chi phí vòng đời". Xu hướng năm 2026 cho thấy mô hình thô sơ chỉ theo đuổi độ sạch cao đã bị loại bỏ, thay vào đó là thiết kế chính xác dựa trên mô phỏng kỹ thuật số (mô phỏng luồng không khí BIM CFD), các chế độ xây dựng tích hợp sâu mô-đun hóa và trí thông minh, cũng như quản lý tuân thủ toàn bộ vòng đời bao gồm thiết kế-xây dựng-vận hành. Khi lựa chọn, doanh nghiệp nên ưu tiên đánh giá xem các nhà cung cấp dịch vụ có khả năng tích hợp tiêu chuẩn chéo và bí quyết ngành hay không, thay vì chỉ so sánh các báo giá ban đầu.

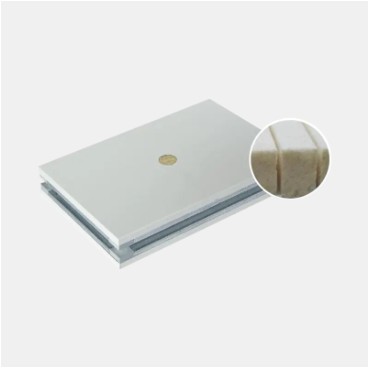

Cách chọn Tấm cho Hệ thống phòng sạch điện tử không bụi?

Khi lựa chọn các tấm phòng sạch cho một xưởng điện tử không có bụi, điều quan trọng không chỉ đơn giản là chọn vật liệu đắt tiền nhất. Sự lựa chọn đúng đắn phụ thuộc vào mức độ sạch sẽ, điều kiện độ ẩm, khả năng chống cháy, yêu cầu chống tĩnh điện và tần suất bảo trì . Đối với hầu hết các dự án sản xuất thiết bị điện tử, tấm len đá chế tạo bằng máy hoặc tấm làm từ magie là những lựa chọn thiết thực và đáng tin cậy.

• Xưởng lắp ráp điện tử tổng hợp: Tấm phòng sạch bằng len đá chế tạo bằng máy
• Xưởng có độ sạch cao: Tấm phòng sạch làm từ magiê
• Môi trường ẩm ướt: Tấm phòng sạch Polyurethane
• Khu vực cần sửa đổi thường xuyên: Tấm nhôm tổ ong
• Khu vực nhạy cảm với ESD: Tấm được xử lý bề mặt chống tĩnh điện

Tại sao việc lựa chọn bảng điều khiển lại quan trọng trong phòng sạch điện tử

Tấm phòng sạch không chỉ là vật liệu ốp tường và trần nhà. Chúng ảnh hưởng trực tiếp đến độ sạch của không khí, hiệu suất bịt kín và độ ổn định lâu dài của nhà xưởng. Sản xuất điện tử rất nhạy cảm với các hạt bụi, biến động độ ẩm và tĩnh điện, do đó việc lựa chọn bảng điều khiển kém có thể làm giảm năng suất sản phẩm.

• Rò rỉ không khí qua các khớp làm giảm mức độ sạch sẽ
• Biến dạng độ ẩm ảnh hưởng đến việc niêm phong cửa và cửa sổ
• Phát sinh bụi làm ô nhiễm các thành phần nhạy cảm
• Tích tụ tĩnh điện có thể làm hỏng các thiết bị điện tử
• Bảo trì thường xuyên làm tăng nguy cơ ngừng hoạt động

So sánh các loại Panel phòng sạch thông dụng

Chọn tấm theo loại xưởng

Xưởng sản xuất SMT

Các tấm làm bằng len đá hoặc magie được khuyên dùng để có cấu trúc ổn định và khả năng chống cháy trong môi trường có nhiều thiết bị.

Xưởng lắp ráp chính xác

Các tấm làm bằng magie có độ phẳng tốt hơn giúp cải thiện hiệu suất bịt kín.

Nhà máy điện tử khí hậu ẩm

Tấm polyurethane phù hợp do khả năng chống ẩm và cách nhiệt mạnh hơn.

Khu vực R&D và Thử nghiệm

Tấm nhôm tổ ong lý tưởng cho những khu vực cần điều chỉnh bố cục trong tương lai.

Các yếu tố chính cần kiểm tra trước khi mua

1. Độ dày tấm thép: Chọn thông số kỹ thuật về kết cấu ổn định.
2. Mật độ lõi: Mật độ cao hơn thường có nghĩa là khả năng chống biến dạng tốt hơn.
3. Chỉ số chống cháy: Ưu tiên cấp chịu lửa cao hơn.
4. Độ kín khí: Chất lượng bịt kín của mối nối ảnh hưởng trực tiếp đến độ sạch.
5. Bề mặt hoàn thiện: Lựa chọn theo nhu cầu chống tĩnh điện hoặc chống ăn mòn.

Cách cân bằng ngân sách và hiệu suất dài hạn

Một cách tiếp cận thực tế là bảng cao cấp cho các vùng quan trọng và bảng tiêu chuẩn cho các khu vực hỗ trợ .

• Vùng sản xuất cốt lõi: Tấm có độ ổn định cao
• Hành lang và kho lưu trữ: Tấm phòng sạch tiêu chuẩn
• Không gian dịch vụ: Vật liệu bao vây cơ bản

Chất lượng lắp đặt quyết định kết quả cuối cùng

Ngay cả những vật liệu tấm nền tuyệt vời cũng không thể hoạt động tốt nếu chất lượng lắp đặt kém. Kiểm tra cẩn thận những điều sau:

• Các mối nối bảng thống nhất và kín
• Chuyển tiếp góc mượt mà
• Kết nối trần và cửa thoát khí kín
• Lắp đặt phẳng cửa và tấm tường
• Các lỗ truy cập bảo trì hợp lý

Kết luận

Khi lựa chọn tấm đối với hệ thống phòng sạch điện tử không bụi, hãy ưu tiên sạch sẽ ổn định > an toàn > độ bền > bảo trì thuận tiện . Đối với hầu hết các nhà máy điện tử, tấm len đá và tấm gốc magie là những lựa chọn chủ đạo đáng tin cậy, trong khi tấm tổ ong bằng polyurethane và nhôm tốt hơn cho môi trường sử dụng ẩm ướt hoặc linh hoạt.

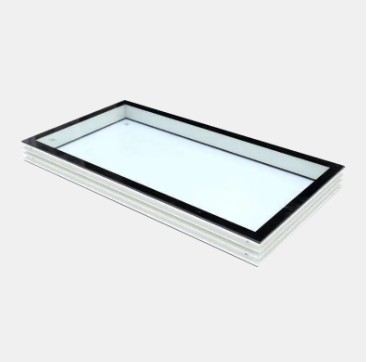

Điều nào thực tế hơn trong các xưởng có độ sạch thấp: Tấm phòng sạch hoặc Cửa sổ phòng sạch ?

Trong các xưởng có độ sạch thấp (chẳng hạn như ISO Class 8, ISO Class 9 hoặc các khu vực sản xuất được kiểm soát chung ), nếu chỉ có một tùy chọn có thể được ưu tiên, tấm phòng sạch thường thiết thực hơn cửa sổ phòng sạch . Điều này là do các tấm có diện tích lớn hơn và trực tiếp quyết định độ kín của tường, hiệu quả làm sạch, độ bền và sự ổn định của môi trường.

Cửa sổ phòng sạch cũng rất hữu ích, nhưng trong phòng sạch cấp thấp hơn, chúng chủ yếu cung cấp ánh sáng, tầm nhìn và sự ngăn cách cục bộ. Chúng thường là một bản nâng cấp quản lý, trong khi các tấm pin là cấu trúc vỏ thiết yếu.

• Ngân sách hạn hẹp: Ưu tiên tấm nền phòng sạch
• Cần khả năng hiển thị: Thêm cửa sổ phòng sạch
• Công trình mới: Lập kế hoạch các tấm và cửa sổ với nhau

Why Low-Cleanliness Workshops Should Prioritize Tấm phòng sạch

Mặc dù các xưởng có độ sạch thấp có tiêu chuẩn thấp hơn so với phòng sạch tiên tiến nhưng chúng vẫn yêu cầu kiểm soát bụi, chống ẩm và quản lý ô nhiễm. As the main wall and ceiling material, cleanroom panels have a more direct impact on the environment.

• Thường che hơn 80% bề mặt bao vây
• Bề mặt nhẵn giúp đơn giản hóa việc làm sạch và vệ sinh
• Các mối nối kín làm giảm sự xâm nhập của bụi bên ngoài
• Cách nhiệt và cách âm cải thiện sự ổn định của nhà xưởng
• Bảo trì nhanh hơn và thay thế dễ dàng hơn

Giá trị thực tế của Windows phòng sạch

Cửa sổ phòng sạch không phải là không quan trọng. Trong các phòng sạch cấp thấp hơn, chúng chủ yếu cải thiện khả năng quản lý trực quan và sự thoải mái khi làm việc. Chúng rất lý tưởng khi cần quan sát, ánh sáng ban ngày hoặc giám sát.

• Giám sát sản xuất mà không cần vào phòng
• Cải thiện điều kiện ánh sáng tự nhiên
• Suitable for packaging, inspection, and buffer zones
• Hỗ trợ phân vùng và giám sát quy trình làm việc

So sánh thực tế: Panels và Windows

Hội thảo phù hợp hơn với các nhóm ưu tiên

Khu chế biến thực phẩm

Tường cần được lau chùi thường xuyên nên khả năng chống vết bẩn và ăn mòn trở nên quan trọng hơn.

Xưởng đóng gói

Kiểm soát bụi và độ sạch sẽ làm cho tấm pin được ưu tiên tốt hơn.

Vùng lưu trữ và vùng đệm

Hệ thống tường bền thường là giải pháp thiết thực nhất.

Khi nào Cửa sổ phòng sạch Có giá trị ưu tiên

Khu vực kiểm tra và giám sát

Managers can observe operations without entering the room.

Khu vực có lưu lượng truy cập cao

Tầm nhìn có thể làm giảm việc mở cửa không cần thiết.

Xưởng có ánh sáng yếu

Windows improve natural light and employee comfort.

Recommended Configuration for Low-Cleanliness Workshops

For most low-cleanliness production areas, a practical solution is tấm first, windows second :

• Sử dụng panel phòng sạch cho tường và trần chính
• Lắp đặt cửa sổ cố định tại các điểm quan sát trọng điểm
• Giảm các lỗ hở không cần thiết để bịt kín tốt hơn
• Thêm nhiều cửa sổ sau nếu cần

Kết luận

In low-cleanliness workshops, cleanroom panels are generally more practical than cleanroom windows because they determine basic sealing performance, durability, cleaning efficiency, and environmental stability . Cleanroom windows are best used as a supplement for management and visibility. For long-term practicality, prioritize panels first, then add windows as needed.
