Khung kết cấu thép là gì?

Cách chọn quyền Xà gồ thép hình chữ C Thông số kỹ thuật dựa trên yêu cầu tải trọng của tòa nhà

Nguyên tắc cơ bản khi lựa chọn thông số kỹ thuật xà gồ thép chữ C cho thiết kế kết cấu thép là đảm bảo tỷ lệ giữa chiều cao tiết diện (H) và nhịp thường nằm trong khoảng từ 1/35 đến 1/50, đồng thời mô đun tiết diện phải chịu được mô men uốn tối đa. Đối với các nhà máy công nghiệp có nhịp tiêu chuẩn là 6 mét, thông số kỹ thuật ưu tiên thường là C180×60×20×2.5 hoặc C200×70×20×3.0. Thông số kỹ thuật cụ thể phải được xác định dựa trên các tính toán chính xác về tĩnh tải, hoạt tải và tải trọng môi trường (gió và tuyết).

Tác động cụ thể của các loại tải chính đối với việc lựa chọn

Là cấu kiện thép thành mỏng được tạo hình nguội, xà gồ thép hình chữ C có tỷ lệ cường độ trên trọng lượng cao, nhưng phản ứng của chúng với các loại tải trọng khác nhau khác nhau đáng kể:

Tải trọng tĩnh và hệ thống mái lợp Trọng lượng bản thân

Tải trọng tĩnh bao gồm trọng lượng của tấm thép mạ màu hoặc tấm bánh sandwich. Ví dụ, sử dụng tấm bánh sandwich bông thủy tinh dày 75mm sẽ tăng trọng lượng bản thân lên khoảng 12-15kg/m2. Nếu lắp đặt hệ thống quang điện trên mái nhà thì độ dày thành xà gồ nên tăng từ 2,0mm lên 2,5mm trở lên tùy theo tải trọng bổ sung 15-20kg/m2.

Tải trọng môi trường khí hậu (Gió và tuyết)

Ở những khu vực có tải trọng tuyết lớn, xà gồ phải có khả năng chịu nén cực tốt. Ở những vùng ven biển có gió lớn, sức hút của gió có thể khiến mặt bích đáy của xà gồ mất ổn định dưới áp lực. Vì vậy, nên chọn thông số kỹ thuật có chiều rộng mặt bích (B) không nhỏ hơn 60mm ở những khu vực có áp lực gió cao để tăng cường độ cứng xoắn.

Tài liệu tham khảo chung Xà gồ thép hình chữ C Thông số kỹ thuật và nhịp tải

Để cân bằng giữa an toàn và tiết kiệm vật liệu, sau đây là các khuyến nghị lựa chọn công nghiệp dựa trên điều kiện tải thông thường:

Đề xuất lựa chọn thực tế để cải thiện an toàn kết cấu

Khi xác định thông số kỹ thuật, ngoài kích thước vật lý, cần lưu ý các điểm kỹ thuật sau:

• Thực thi nghiêm ngặt các giới hạn độ lệch: Độ võng của xà gồ mái dưới tác dụng của toàn tải không được vượt quá L/150. Ví dụ, độ võng hướng xuống của xà gồ nhịp 6m phải được khống chế trong phạm vi 40mm; nếu không thì phần này phải được tăng lên.
• Tối ưu hóa sức mạnh vật liệu: Đối với các dự án có tải trọng cao hơn, việc sử dụng thép loại Q355 thay vì Q235 thông thường có thể cải thiện đáng kể khả năng chịu tải trong khi vẫn duy trì các thông số kỹ thuật nhỏ hơn, giảm trọng lượng bản thân của kết cấu chính một cách hiệu quả.
• Cân nhắc về khả năng chống ăn mòn: Mặc dù xà gồ thép hình chữ C có khả năng chống ăn mòn tốt nhưng trong môi trường axit hoặc ven biển nên lựa chọn quy cách với lớp mạ kẽm không dưới 275g/m2 để tránh tình trạng suy giảm khả năng chịu tải do ăn mòn vật liệu.

Cái nào có hiệu suất cách nhiệt tốt hơn: Tấm định hình thép mạ màu hoặc Tấm bánh sandwich thép màu ?

Kết luận rõ ràng là Tấm bánh sandwich thép màu offer significantly superior thermal insulation performance so với các tấm định hình bằng thép phủ màu. Trong khi tấm định hình một lớp chủ yếu hoạt động như một rào cản thời tiết với khả năng chịu nhiệt không đáng kể, thì tấm sandwich sử dụng lớp cách nhiệt lõi tạo ra khả năng cách nhiệt mạnh mẽ. Trong các ứng dụng công nghiệp thực tế, việc chuyển sang sử dụng tấm sandwich có thể làm giảm nhiệt độ bên trong 10°C đến 15°C trong những tháng mùa hè cao điểm .

Sự khác biệt về cấu trúc cốt lõi và khả năng chịu nhiệt

Khoảng cách về hiệu suất cách nhiệt là kết quả trực tiếp của thành phần mặt cắt ngang của hai vật liệu này:

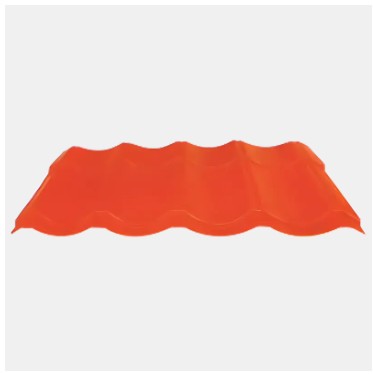

Tấm định hình thép sơn màu một lớp

Các tờ định hình như YX25-210-840 được làm bằng thép có độ dẫn điện cao. Nếu không có lõi tích hợp, nhiệt từ bức xạ mặt trời sẽ được truyền gần như ngay lập tức vào bên trong tòa nhà. Đây là những nơi lý tưởng cho các nhà kho hoặc nhà kho không có hệ thống sưởi, nơi điều chỉnh nhiệt độ không phải là ưu tiên hàng đầu .

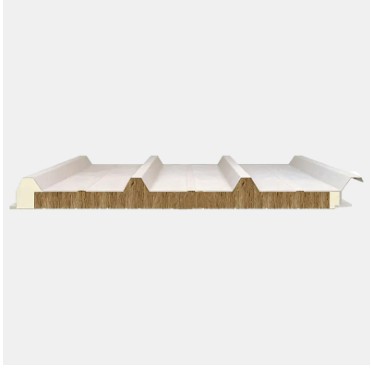

Tấm bánh sandwich thép màu tổng hợp

Những tấm này bao gồm hai lớp vỏ thép liên kết với lõi Polyurethane (PU), Rock Wool hoặc EPS. Cấu trúc "bánh sandwich" này ngăn chặn sự truyền nhiệt dẫn điện một cách hiệu quả. A Bảng điều khiển tích hợp Polyurethane , ví dụ, mang lại hiệu suất nhiệt cao nhất hiện có trong xây dựng công nghiệp hiện đại.

Dữ liệu kỹ thuật: So sánh độ dẫn nhiệt

Dữ liệu sau đây minh họa độ dẫn nhiệt (λ) của các vật liệu khác nhau. Giá trị thấp hơn thể hiện đặc tính cách nhiệt tốt hơn:

Hướng dẫn ứng dụng chiến lược

Khi lựa chọn giữa các vật liệu này, hãy xem xét các yêu cầu chức năng cụ thể của dự án:

• Cơ sở kiểm soát khí hậu: Dùng để bảo quản lạnh hoặc chế biến thực phẩm, Bảng điều khiển tích hợp Polyurethanes là cần thiết để duy trì sự chênh lệch nhiệt độ nghiêm ngặt.
• An toàn cháy nổ công nghiệp: Trường hợp khả năng chống cháy cũng quan trọng như cách nhiệt, Tấm bánh sandwich len đá là sự lựa chọn tối ưu, mang lại khả năng chống cháy loại A.
• Nơi trú ẩn kinh tế: Các tờ định hình như YX35-125-750 có hiệu quả về mặt chi phí đối với các công trình ngoài trời hoặc các tòa nhà nông nghiệp nơi khí hậu bên trong không được quản lý.

Giá trị gia tăng của Hệ thống bảng điều khiển bánh sandwich

Ngoài khả năng điều chỉnh nhiệt, các tấm sandwich còn mang lại một số lợi thế kỹ thuật so với các tấm một lớp:

• Giảm chấn âm thanh: Vật liệu lõi hấp thụ đáng kể tiếng ồn va chạm từ mưa và gió.
• Sức mạnh kết cấu: Độ cứng tổng hợp cho phép tăng nhịp giữa các xà gồ thép hình chữ C , giảm việc sử dụng kết cấu thép tổng thể.
• Kiểm soát ngưng tụ: Cách nhiệt liên tục ngăn ngừa sự tích tụ độ ẩm bên trong (đổ mồ hôi), bảo vệ hàng tồn kho và đồ đạc bên trong.

Phân tích lợi thế cốt lõi: Tại sao các tòa nhà cao tầng lại ưa chuộng sàn thép

Sàn sàn thép không chỉ đơn thuần là khuôn mẫu cho giai đoạn thi công; nó đóng một vai trò quan trọng trong toàn bộ vòng đời của tòa nhà:

Hiệu suất kết cấu và an toàn

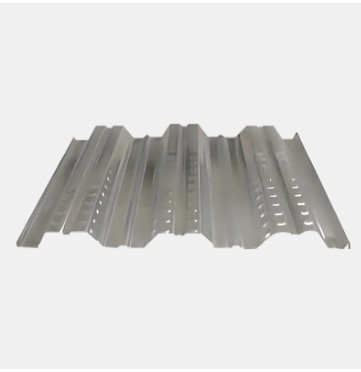

Sàn thép (chẳng hạn như Mô hình cường độ cao hạng nặng YX 75-293-880 ) cải thiện đáng kể độ cứng ngang của tấm sàn thông qua hình dạng lượn sóng của nó. Trong các tòa nhà cao tầng, cấu trúc tấm composite này tăng cường hiệu quả khả năng dự phòng địa chấn và cung cấp nền tảng làm việc vững chắc ngay sau khi lắp đặt, đảm bảo an toàn cho người lao động ở độ cao.

Giảm đáng kể trọng lượng bản thân kết cấu

Trọng lượng bản thân của mỗi tầng trong nhà cao tầng tạo áp lực rất lớn lên nền móng. Sử dụng sàn thép cho phép giảm độ dày tấm bê tông, giảm đáng kể trọng lượng sàn . Điều này cho phép các nhà thiết kế giảm kích thước mặt cắt ngang của dầm và cột khung chính, đạt được hiệu quả sử dụng không gian kiến ​​trúc tốt hơn.

So sánh chuyên sâu các thông số kỹ thuật

Bảng sau minh họa rõ ràng sự khác biệt về hiệu suất giữa hai giải pháp trong môi trường cao tầng:

Khuyến nghị ứng dụng cho các mô hình điển hình

Dựa trên các yêu cầu về tải trọng và nhịp độ khác nhau trong các tòa nhà cao tầng, các mô hình chuyên nghiệp sau được khuyến nghị:

• YX 51-253-760 Loại chịu lực sườn cao: Thích hợp cho các tòa nhà văn phòng có nhịp độ lớn, mang lại độ cứng tổng thể tuyệt vời cho sàn.
• YX 35-125-750 Loại hỗn hợp nhẹ: Thích hợp cho các tình huống tải nhẹ như tòa nhà dân cư, mang lại hiệu quả lắp đặt cực cao.
• YX 51-304-914 Loại chịu tải mở rộng: Thích hợp cho việc lát sàn diện tích lớn, giảm các đường nối chồng chéo và cải thiện độ kín khí.

Kết luận và lời khuyên của chuyên gia

Xem xét hiệu suất cơ học, tốc độ xây dựng và chi phí toàn diện, sàn sàn thép chắc chắn là sự lựa chọn ưu việt cho việc thi công sàn nhà cao tầng . Trong quá trình thực hiện nên phối hợp với Hệ xà gồ thép hình chữ C cho thiết kế tường và trụ đỡ phụ trợ để đảm bảo truyền lực ổn định và đáng tin cậy hơn cho toàn bộ hệ thống kết cấu thép.

Cách lựa chọn phù hợp Hệ Thống Kết Cấu Thép dựa trên nhịp và tải?

Việc lựa chọn hệ thống kết cấu thép phù hợp phải tuân theo nguyên tắc cơ bản: "Hệ thống lưới/giàn cho nhịp lớn, hệ thống composite/nặng cho tải trọng cao và Khung cổng cho nhịp nhỏ đến trung bình." Bằng cách khớp chính xác các yêu cầu về nhịp và tải trọng, bạn có thể tối đa hóa việc giảm tiêu thụ thép và rút ngắn chu kỳ xây dựng trong khi vẫn đảm bảo an toàn về kết cấu. Thông thường, đối với các nhà máy công nghiệp tiêu chuẩn có nhịp 18-36 mét , hệ thống khung cổng thể hiện sự cân bằng tối ưu giữa tính kinh tế và sự ổn định.

Khuyến nghị lựa chọn hệ thống dựa trên khoảng thời gian

Nhịp trực tiếp xác định kích thước mặt cắt của các bộ phận và tiêu chuẩn kiểm soát độ võng. Dưới đây là các tài liệu tham khảo lựa chọn điển hình cho các phạm vi nhịp khác nhau:

Nhịp vừa và nhỏ (12m - 24m)

Trong phạm vi này, một Hệ thống khung cổng thông tin được khuyến khích. Hệ thống này sử dụng thép hình chữ H chắc chắn làm khung cứng chính, được hỗ trợ bởi xà gồ thép chữ C như hệ thống hỗ trợ thứ cấp. Xà gồ thép hình chữ C có đặc tính cơ học mặt cắt ổn định, trọng lượng nhẹ và tỷ lệ cường độ trên trọng lượng cao, truyền tải trọng ốp tới kết cấu chính một cách hiệu quả.

Nhịp lớn (24m - 48m)

Khi nhịp vượt quá 30 mét, trọng lượng bản thân của các thành phần mạng rắn tăng lên nhanh chóng. Trong những trường hợp như vậy, Kết cấu giàn ống thép hoặc khung không gian được đề xuất. Các hệ thống này cải thiện đáng kể việc sử dụng vật liệu thông qua chuyển đổi nén và căng giữa các bộ phận, khiến chúng phù hợp với sân vận động, nhà chứa máy bay và các trung tâm hậu cần công nghiệp quy mô lớn.

Tác động cụ thể của điều kiện tải đối với việc lựa chọn thành phần

Tải trọng bao gồm tải tĩnh cũng như tải trọng động như tải tuyết, gió và cần cẩu:

• Tải trọng công nghiệp nặng: Nếu mái nhà phải hỗ trợ các thiết bị lớn hoặc hoạt động cường độ cao, hãy chọn Mái chịu lực sườn sâu (ví dụ: YX50-410-820) hoặc high-strength profiled sheets to enhance local load capacity.
• Tải trọng động (Cần trục): Đối với nhà máy có cần cẩu nặng thì kết cấu chính phải sử dụng dầm chữ H hoặc cột lưới hàn , kết hợp với các sàn sàn bằng thép cường độ cao chịu lực cao như YX 75-293-880 để xử lý các tác động động thường xuyên.
• Tải trọng bảo vệ môi trường: Ở những vùng có áp lực gió cao, hệ thống hỗ trợ thứ cấp như xà gồ thép chữ C , nên được bố trí dày đặc hơn để đảm bảo hiệu suất cơ học ổn định.

Bảng kết hợp nhịp, tải và kết cấu

Bảng sau đây tóm tắt các yêu cầu đối với các bộ phận kết cấu thép dựa trên các kết hợp nhịp và tải trọng khác nhau:

Các chiến lược thực tế để tối ưu hóa lựa chọn

Trong kỹ thuật thực tế, hãy tập trung vào những chi tiết này để tối ưu hóa hệ thống hơn nữa:

• Tích hợp phong bì xây dựng: Đang chọn Tấm tích hợp Polyurethane (PU) có thể đồng thời đáp ứng các yêu cầu về cách nhiệt và trọng lượng nhẹ, giảm tải trọng kết cấu do trọng lượng của hệ thống vỏ bọc gây ra.
• Phối hợp hệ thống sàn: Đối với các công trình cao tầng hoặc nhiều tầng, hãy ưu tiên sàn sàn composite như YX 32-130-780 để tạo thành một kết cấu chịu lực composite ổn định.
• Tính nhất quán của vật liệu: Đảm bảo khớp thông số cơ học giữa xà gồ thép chữ C , tấm định hình phủ màu và tấm bánh sandwich cải thiện đáng kể tuổi thọ sử dụng và hiệu quả bảo trì của tòa nhà.
