A khung kết cấu thép là bộ khung chịu lực bao gồm các cột thép, dầm, giàn và các cấu kiện giằng phối hợp với nhau để truyền tải trọng thẳng đứng và tải trọng ngang xuống nền móng một cách an toàn. So với xây dựng bê tông truyền thống, khung thép mang lại Thời gian xây dựng nhanh hơn 30–50% , tỷ lệ cường độ trên trọng lượng vượt trội và tuổi thọ của 50–70 năm với sự bảo trì thích hợp [^86^]. Những thuộc tính này làm cho thép trở thành vật liệu chủ đạo cho các nhà máy, nhà kho, trung tâm hậu cần và các cơ sở công nghiệp quy mô lớn trên toàn thế giới.

Đối với các doanh nghiệp như Chiết Giang Kaisier Clean Technology Co., Ltd. —một nhà máy sản xuất hệ thống kết cấu thép tùy chỉnh của Trung Quốc và nhà cung cấp OEM—khung thép tạo thành xương sống của các cơ sở sản xuất bảng điều khiển phòng sạch. Cơ sở sản xuất của họ ở Trung Quốc và Thái Lan dựa vào khung thép được chế tạo chính xác để đặt dây chuyền sản xuất thông minh, đảm bảo chuỗi cung ứng ổn định cho các dự án lọc không khí từ Loại 100 đến Loại 300.000 trong các ngành công nghiệp chăm sóc sức khỏe, điện tử và thực phẩm.

Bốn loại khung kết cấu thép chính

Khung thép không phải là một kích cỡ phù hợp cho tất cả. Việc lựa chọn phụ thuộc vào yêu cầu về nhịp, cấu hình tải và các ràng buộc về kiến ​​trúc. Bốn loại chiếm ưu thế là:

Khung cứng cổng thông tin

Khung cứng cổng thông tin là hệ thống được sử dụng rộng rãi nhất trong xây dựng công nghiệp. Nó bao gồm các cột và xà nhà được liên kết chặt chẽ tại các khớp, tạo nên một “nhịp thông” không có cột bên trong. Thiết kế này lý tưởng cho các nhà kho, nhà chứa máy bay và cơ sở sản xuất nơi không gian sàn không bị cản trở là rất quan trọng. Khung cổng thường sử dụng các phần thép cán nóng và có thể đạt được các nhịp 20–50 mét kinh tế [^89^]. Nhịp ngắn hơn cho phép khả năng chịu tải nặng hơn vì ứng suất lên dầm và cột giảm.

Kết cấu khung nhà thép

Khung cơ bản gồm dầm và cột thép này mang lại khả năng bố trí linh hoạt gần như vô hạn. Nó thường được sử dụng trong các tòa nhà nhiều đơn vị như khu phức hợp văn phòng, tòa tháp chung cư và các tòa nhà cao tầng nơi khả năng thích ứng là điều tối quan trọng [^90^]. Hệ thống này vượt trội trong việc phân bổ tải trọng trên nhiều tầng và có thể kết hợp với lõi bê tông để mang lại hiệu suất kết hợp.

Kết cấu giàn

Giàn là khung hình tam giác gồm các thành phần thép sử dụng ít vật liệu hơn nhiều so với dầm lưới rắn trong khi đạt được độ cứng cao hơn. Giàn phẳng xử lý tải trọng hai chiều, trong khi giàn không gian phân bổ lực theo ba chiều. Khung không gian được thiết kế tốt có thể bao phủ các khu vực rất rộng với sự hỗ trợ bên trong tối thiểu, khiến nó phù hợp với các đấu trường thể thao, phòng triển lãm và nhà ga sân bay [^84^].

Cấu trúc lưới (Khung không gian)

Cấu trúc lưới là cấu trúc không gian tĩnh không xác định bậc cao bao gồm nhiều thanh liên kết với nhau. Chúng nhẹ, có độ cứng cao và có khả năng chống địa chấn tuyệt vời. Những khung này thường được sử dụng trong các phòng tập thể dục, mái che và nhà chứa máy bay, nơi yêu cầu nhịp lớn và hình học phức tạp [^89^].

Thông số kỹ thuật vật liệu và tiêu chuẩn thành phần

Hiệu suất của một khung thép được xác định bởi loại thép, hình dạng mặt cắt và các biện pháp xử lý bảo vệ. Hiểu các thông số kỹ thuật này là điều cần thiết cho việc mua sắm và kiểm soát chất lượng.

Các loại thép và tính chất cơ học

Thép kết cấu sơ cấp thường được sử dụng Các loại Q235, Q345 hoặc ASTM A36/A572 . Thép Q345 có cường độ chảy 345 MPa, xấp xỉ Cao hơn 45% so với Q235 , khiến nó trở thành lựa chọn ưu tiên cho các khung công nghiệp tải nặng. Đối với các môi trường ăn mòn như cơ sở phòng sạch ven biển, SUS304 hoặc thép mạ kẽm nhúng nóng (mạ kẽm ≥80 mm) được chỉ định để ngăn chặn sự xuống cấp của rỉ sét [^83^].

Thành phần chính

Một khung thép hoàn chỉnh bao gồm bốn yếu tố truyền tải thiết yếu:

• Cột : Các cấu kiện thẳng đứng truyền tải trọng từ dầm và sàn xuống móng. Các phần phổ biến bao gồm dầm chữ H và cột hộp.
• Dầm : Thành viên nằm ngang trải dài giữa các cột. Tiết diện chữ I và dầm tổ hợp hàn là tiêu chuẩn cho các nhịp vượt quá 12 mét.
• Niềng răng : Các cấu kiện chéo hoặc chéo chịu được lực ngang từ tải trọng gió và động đất. Thanh giằng và giằng cổng là những cấu hình điển hình.
• Nút kết nối : Các mối nối được bắt vít hoặc hàn để đảm bảo hoạt động cứng nhắc hoặc có bản lề. Bu lông kẹp ma sát cường độ cao (Cấp 10.9) là tiêu chuẩn cho các kết nối khung cổng [^83^].

Xử lý bề mặt và phòng cháy chữa cháy

Khung thép yêu cầu lớp phủ bảo vệ để đảm bảo tuổi thọ. Xử lý tiêu chuẩn bao gồm nổ mìn để Lớp Sa2.5 , tiếp theo là lớp sơn lót giàu kẽm epoxy (60–80 μm), lớp phủ trung gian epoxy (100–120 μm) và lớp phủ ngoài polyurethane (40–60 μm). Để chống cháy, có thể sử dụng các lớp phủ phồng hoặc bông khoáng phun Khả năng chống cháy 1–3 giờ tùy thuộc vào độ dày lớp phủ và hệ số tiết diện thép [^83^].

Quy trình và thời gian làm việc của Nhà tiền chế (PEB)

Khung thép tiền chế là mô hình phân phối tiên tiến nhất trong xây dựng công nghiệp. Các bộ phận được thiết kế, cắt, khoan và hàn trong nhà máy, sau đó được vận chuyển đến địa điểm để lắp ráp nhanh chóng. Cách tiếp cận này nén đáng kể tiến độ dự án.

Dòng thời gian này so sánh thuận lợi với việc xây dựng bê tông thông thường, thường đòi hỏi 9–18 tháng cho một cơ sở tương đương. Công việc chuẩn bị mặt bằng và nền móng được tiến hành đồng thời với việc chế tạo nhà máy, tiếp tục nén tiến độ [^87^].

Cơ cấu chi phí và phân tích kinh tế

Hiểu được các yếu tố thúc đẩy chi phí của khung thép giúp lập ngân sách và đàm phán với nhà cung cấp tốt hơn. Chi phí thay đổi đáng kể dựa trên độ phức tạp, độ hoàn thiện và vị trí địa lý.

Điểm chuẩn chi phí đơn vị

Đối với một tòa nhà công nghiệp một nhịp cơ bản, chi phí chỉ cung cấp thường dao động từ 80–150 USD mỗi m2 (xuất xưởng). Các tòa nhà được cách nhiệt hoàn toàn với hệ thống cầu trục và kiến trúc hoàn thiện có thể tiếp cận 200–400 USD mỗi m2 . Xây dựng, xây dựng nền móng và các công trình dân dụng là bổ sung [^87^]. Những số liệu này giả định các vùng gió tiêu chuẩn; những vùng dễ bị bão hoặc lốc xoáy yêu cầu những đoạn đường nặng hơn và có thể tăng chi phí lên 15–25%.

Ưu điểm về chi phí vòng đời

Trong khi chi phí vật liệu ban đầu có thể vượt quá bê tông hoặc gỗ, khung thép mang lại tính kinh tế vòng đời vượt trội:

1. Tiết kiệm nền tảng : Trọng lượng nhẹ hơn của thép làm giảm thể tích móng và cốt thép từ 20–30%.
2. Giảm bảo trì : Thép không bị mối mọt, mục nát và nấm mốc. Chi phí bảo trì hàng năm thường Thấp hơn 40–60% hơn kết cấu khung gỗ [^86^].
3. Mở rộng linh hoạt : Việc thêm các khoang vào khung cổng hiện có đòi hỏi sự gián đoạn tối thiểu và không cần phải làm nền móng cho phần mới.
4. Giá trị còn lại : Thép có thể tái chế 100%. Khi hết tuổi thọ, tỷ lệ thu hồi của thép kết cấu vượt quá 98% , bù đắp chi phí phá dỡ [^89^].

Các ứng dụng trong ngành và các tiêu chuẩn tuân thủ

Khung kết cấu thép phục vụ các lĩnh vực khác nhau, mỗi lĩnh vực áp đặt các yêu cầu về tải trọng và quy định riêng. Thiết kế khung phù hợp phải phù hợp với các quy tắc quốc tế và tiêu chuẩn ngành cụ thể.

Cơ sở công nghiệp và sản xuất

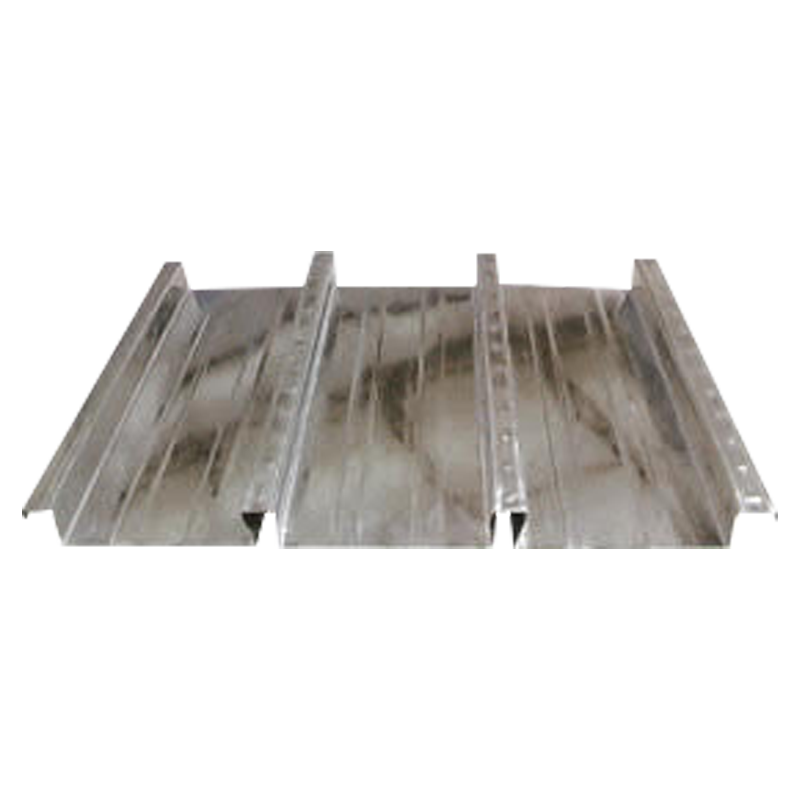

Các nhà máy, nhà xưởng yêu cầu khung có khả năng hỗ trợ máy móc hạng nặng, cần cẩu trên không và tải trọng trực tiếp cao. Khung cứng cổng có dầm cầu trục (công suất 5–50 tấn ) là tiêu chuẩn Tải trọng sàn trong sản xuất nặng có thể đạt tới 10–20 kN/m2 , cần có các sàn sàn bê tông-thép tổng hợp chẳng hạn như mặt cắt sàn tổng hợp YX 32-130-780 được hiển thị trong danh mục sản phẩm [^85^].

Kho bãi và hậu cần

Các trung tâm logistics hiện đại đòi hỏi độ cao rõ ràng cao (thường là 8–12 mét ) để chứa các hệ thống giá đỡ tự động. Khung thép cho phép các khối thẳng đứng này đồng thời hỗ trợ các tầng lửng cho văn phòng hoặc khu vực phân loại. Thiết kế nhịp mở tạo điều kiện thuận lợi cho việc xử lý vật liệu hiệu quả và cấu hình lại bố cục trong tương lai [^88^].

Phòng sạch và sản xuất công nghệ cao

Đối với các nhà sản xuất panel phòng sạch như Kaisier, khung thép phải đáp ứng những yêu cầu khắt khe. Cấu trúc phải hỗ trợ hệ thống ống dẫn HVAC, hệ thống lọc và lưới trần treo trong khi vẫn duy trì khả năng cách ly rung động. Giới hạn độ võng của khung thường được giới hạn ở L/360 hoặc L/400 (trong đó L là chiều dài nhịp) để tránh hư hỏng vòng đệm trong đường bao phòng sạch. Xếp hạng chống cháy của 1–2 giờ là bắt buộc đối với các cơ sở dược phẩm và điện tử.

Tuân thủ quy tắc thiết kế

Khung thép phải được thiết kế theo tiêu chuẩn quốc tế được công nhận. Mã thiết kế phổ biến bao gồm:

• ASCE 7 (Mỹ): Tải trọng thiết kế tối thiểu cho tòa nhà và các công trình khác.
• Eurocode 3 (EN 1993) : Thiết kế kết cấu thép, được áp dụng rộng rãi ở Châu Âu và Châu Á.
• AS/NZS 1170 : Hoạt động thiết kế kết cấu cho các dự án của Úc và New Zealand.
• GB 50017 : Tiêu chuẩn Trung Quốc về thiết kế kết cấu thép, bắt buộc đối với các dự án trong nước [^87^].

Thực hành tốt nhất về kiểm soát chất lượng và lắp đặt

Tính toàn vẹn của khung thép phụ thuộc nhiều vào độ chính xác lắp đặt cũng như chất lượng thiết kế. Các biện pháp thực hành sau đây đảm bảo hiệu suất và độ an toàn của kết cấu.

Kiểm soát chất lượng chế tạo

Việc sản xuất tại nhà máy phải tuân thủ hệ thống quản lý chất lượng ISO 9001. Các điểm kiểm tra chính bao gồm:

• Dung sai kích thước của chiều dài cắt: ±2 mm cho dầm, ±1mm cho các lỗ bu lông.
• Kiểm tra chất lượng mối hàn: kiểm tra trực quan 100% cộng thêm Kiểm tra siêu âm hoặc chụp X quang 20–30% cho các kết nối quan trọng.
• Xác minh độ dày lớp phủ kẽm: tối thiểu 80 μm cho các cấu kiện mạ kẽm nhúng nóng trong môi trường ăn mòn.

Giao thức lắp đặt trang web

Lắp ráp tại chỗ yêu cầu kiểm tra trình tự và căn chỉnh nghiêm ngặt:

1. Xác minh nền tảng : Vị trí bu lông neo phải được kiểm tra dựa trên bản vẽ trước khi đặt cột. Dung sai định tâm nhóm bu lông là ±5mm .
2. Lắp dựng cột : Các cột được nâng lên, đặt trên các bu lông neo và giằng tạm thời. Độ thẳng đứng được kiểm tra bằng máy kinh vĩ; độ lệch cho phép là H/1000 (trong đó H là chiều cao cột), tối đa 25mm .
3. Lắp đặt dầm : Dầm được bắt bu lông vào bản đầu cột bằng bu lông cường độ cao được siết chặt theo thông số kỹ thuật. Các mối nối trong dầm nhiều nhịp phải được đặt so le ít nhất 1 mét .
4. Niềng răng installation : Hệ giằng mái và tường được lắp đặt để tạo sự ổn định ngang trước khi gắn xà gồ và dầm.
5. Kiểm tra lần cuối : Một cuộc khảo sát toàn diện xác nhận sự thẳng hàng, mô men xoắn của bu lông và tính toàn vẹn của mối hàn. Việc thử tải có thể được thực hiện đối với dầm cầu trục [^84^].

Việc bỏ qua các giao thức này có thể dẫn đến sai lệch, lỗi kết nối hoặc độ lệch quá mức—gây ảnh hưởng đến cả sự an toàn và tuổi thọ sử dụng của khung. Đối với OEM khung kết cấu thép nhà cung cấp, việc duy trì QC nghiêm ngặt trên nhiều cơ sở sản xuất (như Kaisier đã thực hiện với các cơ sở ở Trung Quốc và Thái Lan) là điều cần thiết để đảm bảo chất lượng sản phẩm nhất quán để phân phối toàn cầu.
