Các loại cửa phòng sạch: Cửa trượt và Cửa xoay

Một chốt gió rộng 4 m2 giữa hành lang ISO 8 và phòng nạp liệu ISO 7 để lại khoảng rộng khoảng 900 mm sau khi lắp các tấm tường lên. Lắp lá xoay 1000 mm vào khoảng trống đó và nó quét toàn bộ mét cung thẳng vào vùng làm việc của người vận hành. Một cánh trượt đóng lại mà không chiếm diện tích sàn, nhưng nó cần có một hốc hoặc rãnh trên bề mặt và một bộ truyền động nếu nhân viên đẩy xe đẩy qua nó trong suốt ca.

Sự đánh đổi duy nhất đó giải thích cho hầu hết các quyết định về cửa phòng sạch. Cửa xoay là loại cửa mặc định: đơn giản hơn, rẻ hơn, tự đóng và dễ bịt kín hơn trước sự chênh lệch áp suất. Cửa trượt thắng lợi khi cửa mở chật, lượng xe cộ đông đúc, cánh cửa quá cồng kềnh không thể đẩy được, hoặc căn phòng phải đóng kín khi người và hàng hóa đi qua. Cả hai loại đều không tốt hơn về mặt tổng thể và sự lựa chọn sai lầm thường xuất hiện nhiều tháng sau đó khi số lượng hạt tăng cao ở ngưỡng hoặc chuyến bảo trì hai tuần một lần.

Dưới đây là cách mỗi loại hoạt động trong một không gian được phân loại, nơi có chi phí sở hữu thực sự và nơi mỗi loại không còn là câu trả lời hợp lý. Nếu khái niệm căn phòng rộng hơn vẫn còn mở, thì hướng dẫn lựa chọn hệ thống phòng sạch bao gồm các tấm, trần nhà và luồng không khí trước khi bạn đạt được lịch trình cửa.

Cửa phòng sạch xoay hoạt động như thế nào dưới áp lực

Cửa xoay là khung, bộ bản lề, lá và gioăng. Trong phòng sạch, miếng đệm là thứ quan trọng. Khi cánh đóng lại, vòng đệm kín phải nén đủ để ngăn không khí di chuyển giữa hai phòng cách nhau 10 đến 15 Pa. Đó là lý do tại sao các lá phòng sạch được trang bị các miếng đệm liên tục, bản lề có thể điều chỉnh và có kích thước phù hợp hơn với khối lá thay vì bất cứ thứ gì còn lại trong xe tải.

Chiếc lá thường được treo để xoay về phía có áp suất cao hơn. Sau đó, áp lực sẽ đẩy cánh cửa vào khung của nó thay vì rời xa nó, do đó, việc đóng cửa mệt mỏi sẽ không lặng lẽ biến cánh cửa thành một đường rò rỉ. Hậu quả thực tế là một cánh xoay mở vào phòng sạch hơn, điều này đáng để kiểm tra dòng chảy quần áo và các tuyến xe đẩy trên bản vẽ hơn là tại chỗ.

Cửa xoay ở đâu là câu trả lời đúng

Lưu lượng truy cập thấp đến trung bình, vài chục lượt di chuyển mỗi ca.
Khẩu độ hẹp, thường là lá đơn 800-1000 mm hoặc lá đôi 1200-1800 mm.
Các phòng nơi con dấu lặp lại quan trọng hơn tốc độ chu kỳ.
Những bức tường không có khoảng trống cho đường ray, túi hoặc người vận hành gắn trên đầu.
Khẩu độ không có nguồn, trong đó lò xo gần hơn là cách đơn giản nhất để đảm bảo an toàn.

Kiểm tra là lợi thế yên tĩnh. Bạn có thể nhìn thấy miếng đệm, cảm nhận lực nén và điều chỉnh gần hơn trong vài phút khi phòng hoạt động trở lại.

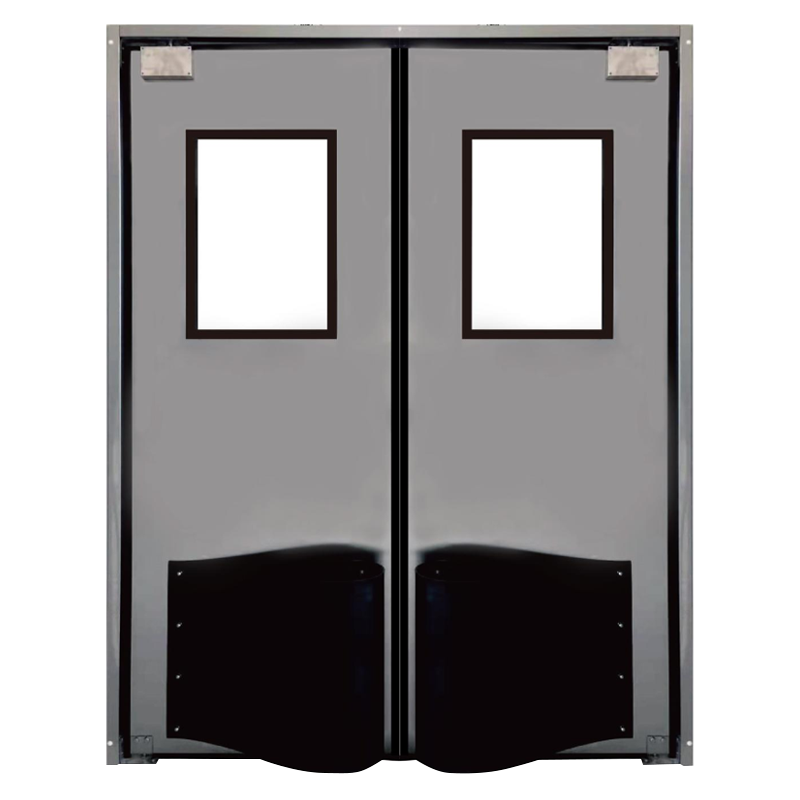

Swing Impact Door for High-Traffic Environments

Cửa tác động xoay cho môi trường có lưu lượng giao thông cao Cửa xoay bảo vệ có tấm chống va đập và dễ dàng kiểm tra, phù hợp với bệnh viện, phòng sạch và nhà kho nơi việc đi lại thường xuyên đòi hỏi độ bền. Xem sản phẩm →

Cửa trượt phòng sạch kiếm được chi phí ở đâu

Cửa trượt thay bản lề cho một cơ cấu: con lăn, đường ray, thanh dẫn hướng phía dưới và trên hầu hết các hệ thống lắp đặt, bộ truyền động dây đai hoặc giá đỡ. Chiếc lá chuyển động song song với bức tường nên không tiêu tốn một vòng cung xoay. Đó là lý do lớn nhất khiến nó được chỉ định trong các chốt khí nhỏ gọn, phòng lạnh và hành lang chứa nguyên liệu, nơi lá xoay sẽ làm hỏng giá đỡ hoặc tấm bảo vệ máy.

Cấu hình trượt phổ biến

Gắn trên bề mặt: đường ray được cố định vào mặt sạch hoặc mặt bẩn, cách sắp xếp dễ dàng nhất để lắp đặt và bảo trì.
Kính thiên văn: hai hoặc nhiều lá có chiều rộng không bằng nhau xếp chồng lên nhau thành một túi ngắn khi chiều dài tường bị hạn chế.
Chia đôi: hai cánh mở ra từ trung tâm để mở rộng và lưu lượng cao.
Trượt kín: một miếng đệm thả xuống hoặc bơm hơi chỉ bịt kín lá khi nó được đóng hoàn toàn.

Niêm phong là nơi cửa trượt trước đây không còn hiệu quả. Một bàn chải đơn giản hoặc miếng đệm môi chà dọc theo khung trong mỗi chu kỳ và rò rỉ ngay khi lá bắt đầu uốn cong. Một miếng đệm thả xuống giúp tránh sự mài mòn đó vì nó chỉ tiếp xúc với sàn và khung ở vị trí đóng và số liệu rò rỉ của nó gần giống với số liệu của cửa xoay.

Thúc đẩy sự lựa chọn sau đó sẽ thay đổi nền kinh tế. Cửa trượt trợ lực có thể được khóa liên động với cửa sổ thông qua hoặc vòi sen gió để mỗi lần chỉ mở một khẩu độ, điều mà một chiếc lá xoay thủ công không thể làm được nếu không có các cú đánh điện tác động đến gần hơn. Trên chiều rộng khẩu độ khoảng 2000 mm, tính năng tự động hóa cũng loại bỏ vấn đề về tầm với và nỗ lực khiến một chiếc lá thủ công nặng nề trở thành vấn đề an toàn.

Nhà sản xuất cửa phòng sạch Kaisier làm sạch toàn cầu Tech trao quyền cho ngày mai Xem sản phẩm →

Cửa phòng sạch trượt và xoay: Cạnh nhau

Cả hai cột đều có cùng một lỗ trên tường bảng, chênh lệch 10-15 Pa và sử dụng thủ công trừ khi có quy định khác. Các số liệu sẽ thay đổi ngay khi hệ thống tự động hóa hoặc miếng đệm kín được thêm vào.

Những sự cân bằng điển hình cho cửa một cánh 1000 mm; số liệu thực tế phụ thuộc vào chênh lệch áp suất, thiết kế miếng đệm và thông số kỹ thuật truyền động.
Tiêu chí	Cửa xoay	Cửa trượt
Cần giải phóng mặt bằng	Vòng cung bằng chiều rộng lá, khoảng 1 m	Đường hoặc rãnh dọc theo mặt tường
Chất lượng con dấu	Miếng đệm liên tục được nén ở mép chốt	Phụ thuộc vào miếng đệm; kiểu thả xuống khớp với xoay
Hành vi áp lực	Áp lực giúp đặt chiếc lá vào khung	Áp lực tải lá vào thanh dẫn hướng
Thời gian chu kỳ	2-4 giây bằng tay hoặc chạy bằng điện	Cấp nguồn 1-3 giây, chậm nếu đẩy bằng tay
Năng lực giao thông	Phù hợp với vài chục chuyển động mỗi ca	Phù hợp với dòng chảy liên tục và lưu lượng xe đẩy
Khe hở rộng	Lá đôi trở nên nặng nề và cần không gian	Chia đôi hoặc thu gọn giữ cho nó nhỏ gọn
Mất điện	Mùa xuân đến gần khiến chiếc lá khép lại	Phát hành thủ công; một số ổ đĩa không mở được
Điểm bảo trì	Bản lề, gần hơn, miếng đệm	Con lăn, đường ray, dây đai, thanh dẫn hướng, miếng đệm
Chi phí lắp đặt	Đường cơ sở dưới	Cao hơn khi bao gồm ổ đĩa và điều khiển
Phù hợp nhất	Airlocks, phòng thay quần áo, dãy phòng ISO 5-8	Tường kín, phòng lạnh, dây chuyền tự động

Vật liệu, vòng đệm và phần cứng quyết định hiệu suất

Loại chỉ là một nửa đặc điểm kỹ thuật. Một cánh cửa xoay hợp lý với miếng đệm kém sẽ bị hỏng và một cánh cửa trượt có vòng đệm kín được thiết kế tốt sẽ đi qua. Năm chi tiết phân biệt một cánh cửa giữ đẳng cấp của nó với một cánh cửa cần điều chỉnh hàng tháng.

Kết cấu dạng lá: thép sơn tĩnh điện dành cho khu vực khô ráo, hợp kim nhôm với mặt HPL dành cho khu vực lau chùi, thép không gỉ 304 hoặc 316 dành cho khu vực cần chống rửa trôi và ăn mòn.
Miếng đệm: EPDM hoặc silicone liên tục, có thể thay thế mà không cần tháo khung, được nén bằng phần cứng có thể điều chỉnh thay vì dùng lực.
Bảng điều khiển tầm nhìn: lắp kính phẳng và lắp kính hai lớp giữa các vùng được phân loại để kính không trở thành đường rò rỉ.
Phần cứng: bản lề không gỉ và khối lượng lá được xếp hạng gần hơn, cùng với thanh dẫn hướng sàn trên bất kỳ lá trượt rộng nào.
Điều khiển: khóa liên động, cảm biến chân, đầu đọc thẻ và cơ chế phát hành khẩn cấp cơ học hoạt động mà không cần nguồn điện.

Lá không gỉ là giải pháp phổ biến trong các nhà máy dược phẩm và thực phẩm vì chúng có thể chịu được việc làm sạch thường xuyên mà không làm hỏng bề mặt. Câu hỏi thực sự không phải là liệu thép không gỉ có trông đẹp hơn hay không mà là liệu chế độ làm sạch có làm mất đi lớp sơn phủ bên trong tuổi thọ của tài sản hay không.

Stainless Steel Cleanroom Door for GMP Environments

Cửa phòng sạch bằng thép không gỉ cho môi trường GMP Cửa phòng sạch bằng thép không gỉ có kết cấu liền mạch và kín nhiều giai đoạn, phù hợp với phòng sạch đạt tiêu chuẩn GMP và môi trường vô trùng cần vệ sinh thường xuyên. Xem sản phẩm →

Danh sách kiểm tra lựa chọn thực tế

Làm việc thông qua những điều này trước khi lịch trình cửa được ấn định. Bất kỳ ai trong số họ đều có thể thay đổi loại, không chỉ mô hình.

Đo chiều rộng thông thoáng và mặt tường tự do ở cả hai bên; câu trả lời thường loại bỏ một loại ngay lập tức.
Đếm số chuyển động trên mỗi ca trên mỗi khẩu độ, bao gồm cả xe đẩy và quyết định xem một chiếc lá thủ công có thực tế hay không.
Xác nhận chênh lệch áp suất và hướng của nó, sau đó treo hoặc hướng lá cho phù hợp.
Kiểm tra chế độ làm sạch vì nó quyết định độ hoàn thiện rất lâu trước khi tính thẩm mỹ.
Quyết định xem khẩu độ có phải khóa liên động với cửa sổ đi qua, buồng tắm khí hoặc bảng điều khiển truy cập hay không.
Thống nhất phương thức hỏng hóc: khi mất điện nên đóng cửa, giữ nguyên hay nhả ra để sử dụng bằng tay?

Câu hỏi thường gặp

Loại nào phù hợp với phòng sạch ISO 5?

Cửa xoay là điểm khởi đầu thông thường vì miếng đệm nén liên tục là loại đệm kín đáng tin cậy đơn giản nhất ở loại đó. Chỉ chọn trượt kín nếu bố cục không có chỗ cho vòng cung xoay hoặc nếu khẩu độ phải khớp với vùng tiếp theo.

Cửa trượt có thể phù hợp với cửa xoay về áp suất không?

Có, với một miếng đệm thả xuống hoặc bơm hơi chỉ bịt kín ở vị trí đóng. Một miếng đệm chổi trơn sẽ bị rò rỉ ngay khi lá uốn cong, tuy nhiên đường ray được căn chỉnh tốt.

Một chiếc lá đu cần bao nhiêu khoảng trống?

Cho phép chiều rộng của lá khoảng 50-100 mm cho tay cầm và người vận hành, do đó, một lá 900 mm cần khoảng một mét sàn thông thoáng ở phía nó mở ra.

Cửa trượt phòng sạch có luôn cần nguồn điện không?

Không. Các lá nặng tới khoảng 60 kg có thể được vận hành bằng tay trên các con lăn tốt. Trên hết, việc sử dụng thủ công sẽ gây áp lực cho cả người vận hành và căn chỉnh đường ray.

Lựa chọn giữa hai mà không cần chỉ định quá mức

Hầu hết các cơ sở đều có cả hai loại và đó là kết quả chính xác. Xoay lá trong cửa gió và phòng thay quần áo, nơi có con dấu cứng và vấn đề bảo trì đơn giản; lá trượt ở nơi tường chạy ngắn, giao thông không đổi hoặc lỗ mở phải khóa liên động với khu vực tiếp theo.

Quyết định loại từ khe hở, chênh lệch áp suất và số lượng lưu lượng, sau đó dành ngân sách còn lại cho miếng đệm, phần cứng và ổ đĩa. Nếu bạn muốn lịch trình cửa được xem xét cùng với cách bố trí bảng điều khiển và trần nhà, gửi cho chúng tôi bản vẽ và chúng tôi sẽ quay lại với thông số kỹ thuật có thể xây dựng được.
