Yêu cầu về vật liệu chống cháy phòng sạch: Tiêu chuẩn, xếp hạng và thông số kỹ thuật

Hồ sơ nộp lại được đánh dấu sửa đổi và gửi lại vì tấm tường là Loại A nhưng cánh cửa chỉ mang báo cáo Loại B1 và không ai có thể đưa ra bản kiểm tra cả hai tấm được lắp đặt cùng nhau. Mô hình thất bại đó là phổ biến. Hiệu suất chữa cháy trong phòng sạch không phải là một đặc tính vật chất đơn lẻ; đó là một chuỗi thử nghiệm lõi, mặt, chất kết dính, khung, chất bịt kín, phần cứng và lắp ráp để gắn kết chúng lại với nhau.

Bộ quy tắc thực tế rất ngắn: coi phản ứng với lửa và khả năng chống cháy là các yêu cầu riêng biệt, yêu cầu báo cáo thử nghiệm trên toàn bộ cụm thay vì chỉ lõi và giữ cho mật độ, độ dày, bề mặt và các chi tiết khớp giống hệt với bất kỳ thứ gì đã được thử nghiệm. Mọi thứ dưới đây đều xuất phát từ ba điểm đó.

Cấp chịu lửa và khả năng chống cháy là hai yêu cầu riêng biệt

Việc kiểm soát và phân chia hạt được điều chỉnh bởi các tiêu chuẩn khác nhau và các thông số kỹ thuật kết hợp chúng tạo ra các tranh luận tại chỗ. Phản ứng với lửa mô tả cách một vật liệu tạo ra lửa: khả năng bắt lửa, ngọn lửa lan rộng, tỏa nhiệt và khói. Khả năng chống cháy mô tả thời gian một tổ hợp được xây dựng có thể ngăn chặn lửa: tính nguyên vẹn, khả năng cách nhiệt và khả năng chịu tải nếu có liên quan.

Phản ứng với lửa, thử nghiệm vật liệu

GB 8624 phân loại vật liệu xây dựng từ Loại A (không cháy) cho đến B1, B2 và B3, và Loại A là đường cơ sở thông thường cho phong bì phòng sạch trong các dự án dược phẩm, chất bán dẫn và thực phẩm. Theo EN 13501-1, mục tiêu tương đương là A2-s1,d0 hoặc cao hơn, trong đó s1 hạn chế việc tạo khói và d0 loại trừ các giọt lửa. ASTM E84 Loại A có nghĩa là chỉ số lan truyền ngọn lửa từ 25 trở xuống và chỉ số phát triển khói từ 450 trở xuống. Lưu ý phạm vi: E84 đánh giá khả năng đốt bề mặt của mẫu vật và không nói gì về rào cản 60 phút.

Khả năng chống cháy, thử nghiệm lắp ráp

Các xếp hạng như EI 30, EI 60 hoặc EI 120 (EN 1364-1 cho tường, EN 1634-1 cho cửa) hoặc xếp hạng một giờ theo ASTM E119 hoặc GB/T 9978, áp dụng cho tổ hợp ở độ dày và hướng được kiểm tra. Tấm lõi len đá được kiểm tra thường xuyên trong 60 phút ở kích thước 50 mm, 75 mm và 100 mm, nhưng mỗi chứng chỉ chỉ có giá trị đối với kết cấu chính xác mà nó đề cập. Một tấm mỏng hơn hoặc một mặt cắt khác là một bộ phận lắp ráp khác.

So sánh vật liệu cốt lõi cho tấm phòng sạch

Lựa chọn cốt lõi quyết định phần lớn kết quả cháy và mật độ quan trọng hơn từ ngữ trên biểu dữ liệu. Len đá ở mức 60 kg/m3 và len đá ở mức 120 kg/m3 có thể mang cùng một nhãn tiếp thị và hoạt động rất khác nhau trong thử nghiệm kéo dài 60 phút.

Vật liệu cốt lõi của phòng sạch được so sánh theo loại lửa và hành vi. Xếp hạng luôn thuộc về tổ hợp được thử nghiệm, không thuộc về lõi riêng lẻ.
Vật liệu cốt lõi	Phản ứng điển hình khi cháy	Hành vi dưới lửa	Nó phù hợp ở đâu
Len đá, 100-120 kg/m3	Loại A/A2-s1,d0	Sợi khoáng không cháy, nhiệt độ nóng chảy trên 1000 C, không có giọt lửa	Đánh giá tường, trần và lõi cửa
Magiê oxit và magiê oxysulfate	Lớp A	Ít khói, không có chất kết dính dễ cháy; hiệu suất tuân theo độ dày và bề mặt của bảng	Khu vực chế biến ướt được kiểm soát vệ sinh nghiêm ngặt
Tấm lõi thạch cao	Lớp A	Ổn định trong 30 đến 60 phút; giấy phải đối mặt với ký tự và độ ẩm làm suy yếu bảng	Vách ngăn và khu kỹ thuật khô
Tổ ong nhôm	Lớp A, skin dependent	Không cháy nhưng dẫn nhiệt; dựa vào mặt và chất kết dính	Cửa và tấm phẳng nhẹ
Polyurethane (PIR hoặc PUR)	Thường là B1 hoặc B2	tỏa nhiệt cao và khói dày đặc; than có bọt và có thể nhỏ giọt	Chỉ khi mã cho phép và vòi phun nước được chấp nhận
EPS hoặc XPS	Dễ cháy	Nóng chảy, cháy lan và tạo ra khói dày đặc	Không được chấp nhận trong phong bì phòng sạch

Tấm len đá trong thực tế

Đối với tường phòng sạch được đánh giá cao, tấm len đá dày 50 mm hoặc 75 mm với mặt bằng thép phủ sẵn 0,5 mm, miếng đệm chống cháy và mối nối đóng gói bằng bông khoáng là những cấu hình thường được phê duyệt nhất. Các tấm điều khiển thủ công mang lại bề mặt phẳng hơn và dung sai chặt chẽ hơn xung quanh các cửa mở và cửa sổ đi qua; các tấm làm bằng máy lắp đặt nhanh hơn trên các khu vực trần lớn. Cả hai đều được sản xuất bằng lõi len đá và cả hai đều phải có báo cáo thử nghiệm bao gồm cùng độ dày và chi tiết mối nối như thông số kỹ thuật của dự án.

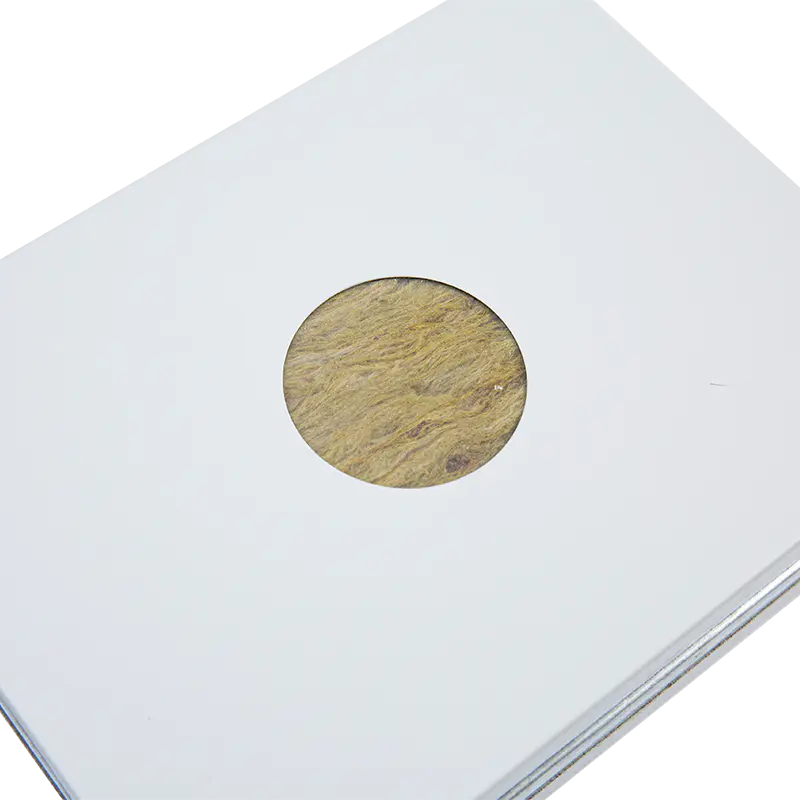

Handmade Rock Wool Cleanroom Panel with Steel Plates

Bảng điều khiển phòng sạch bằng len đá thủ công với tấm thép Bảng điều khiển phòng sạch bằng len đá thủ công với các tấm thép, phù hợp khi có bề mặt phẳng, dung sai chặt chẽ và việc xem xét ranh giới chống cháy là quan trọng. Xem sản phẩm →

Yêu cầu về lửa theo từng yếu tố

Chiến lược chữa cháy sẽ xem xét từng ranh giới của khu vực sạch một cách riêng biệt. Yêu cầu đặt ra cho một khối phòng sạch điển hình như sau:

Tường và trần: tấm chống cháy có chiều cao đầy đủ, các mối nối kín, không để lộ lá dễ cháy, bông khoáng được đóng gói ở các mố và các chi tiết đầu.
Cửa chống cháy: lá và khung định mức được chứng nhận là một bộ phận, phần cứng tự đóng, gioăng chống cháy hoặc khoáng chất, kính đã được thử nghiệm.
Lối thoát hiểm: cửa xoay theo hướng di chuyển, tránh xa băng ghế và thiết bị thay quần áo, đồng thời vẫn có thể hoạt động được khi hệ thống khóa liên động bị hỏng.
Độ xuyên thấu: máng cáp, ống dẫn và đường ống được bọc và bịt kín bằng hệ thống ngăn cháy đã được thử nghiệm, không chỉ riêng hạt silicon.
HVAC: bộ giảm chấn chống cháy và khói ở ranh giới các khoang, có thể tiếp cận để kiểm tra định kỳ.
Cửa sổ và cửa sổ xuyên qua: kính định mức bên trong khung định mức; kính tốt trong một đợt giảm giá chưa được đánh giá sẽ không lắp ráp được.
Sàn và ván lót: hoàn thiện không cháy hoặc ít cháy và không có lớp dính dễ cháy.
Cách nhiệt và cách âm: chỉ dùng len khoáng không cháy, không bao giờ tạo bọt.

Các cánh cửa xứng đáng được ghi chú riêng vì cửa phòng sạch đồng thời có chứng chỉ chống cháy và nghĩa vụ kín khí. Cửa phòng sạch bằng thép có lõi khoáng, khung được chứng nhận và gioăng kín kép có thể giữ mức EI 60 trong khi vẫn quản lý chênh lệch áp suất để giữ các hạt ở đúng vị trí. Thêm bộ phận tự đóng và phối hợp trình tự khóa liên động để cánh không bị mở trong quá trình sản xuất.

Steel Cleanroom Door for Controlled Environments

Cửa phòng sạch bằng thép cho môi trường được kiểm soát Cửa thép không gỉ có gioăng ba mặt và gioăng đáy có thể thu vào, hữu ích khi lựa chọn bộ truyền động kiểm soát vệ sinh, kín khí và kiểm soát ô nhiễm. Xem sản phẩm →

Kiểm tra mua sắm nhằm ngăn chặn việc từ chối đệ trình

Hầu hết các lời từ chối đều liên quan đến tài liệu hơn là sản phẩm. Những kiểm tra này bao gồm phần lớn trong số đó:

Yêu cầu báo cáo thử nghiệm lắp ráp, không phải bảng dữ liệu lõi và xác nhận nó nêu tên độ dày của tấm, mật độ lõi, bề mặt và hệ thống mối nối.
So khớp mật độ với giá trị được kiểm tra. Nếu giấy chứng nhận ghi là 120 kg/m3 thì tấm 90 kg/m3 là một sản phẩm khác.
Kiểm tra lớp khói. Kết quả s1,d0 hoặc chỉ số khói phát triển thấp đóng vai trò quan trọng trong các hành lang sạch sẽ khép kín nơi việc sơ tán diễn ra chậm.
Kiểm tra mặt và chất kết dính. Thép phủ sẵn là được; màng dễ cháy hoặc chất kết dính xốp có thể làm hỏng lõi Loại A.
Xác nhận gói cửa. Lá, khung, kính, phần cứng và con dấu phải xuất hiện trên cùng một giấy chứng nhận.
Yêu cầu một mẫu cắt từ quá trình sản xuất để kiểm tra mật độ lõi thực, hướng sợi và sự vắng mặt của các lỗ rỗng.
Giữ một nhà cung cấp chịu trách nhiệm lắp ráp. Việc chia tách các bảng và khung giữa các nhà cung cấp khiến chứng chỉ không thể thực thi được.

Nếu bạn đang cân nhắc nhiều lựa chọn phong bì cùng một lúc, một đánh giá có cấu trúc như thế này hướng dẫn lựa chọn hệ thống phòng sạch giữ các tiêu chí về lửa, vệ sinh và chi phí trong một so sánh thay vì ba cuộc trò chuyện riêng biệt.

Chi tiết cài đặt Quyết định xem xếp hạng có giữ được hay không

Một tấm đã được chứng nhận được lắp đặt với khoảng cách 20 mm và không có bông khoáng là một bức tường không được chứng nhận. Các chi tiết thường không được kiểm tra nhất:

Các mối nối được lấp đầy bằng bông khoáng trước khi tiếp tục phủ dải, không bao giờ bị rỗng.
Các chi tiết đầu và ngưỡng cửa được bịt kín bằng bọt ngăn cháy đã được thử nghiệm, không giãn nở.
Các khớp chuyển động theo chu vi được duy trì để sự giãn nở nhiệt không thể mở ra một khe hở trên tường định mức.
Khung cửa được neo vào cấu trúc chứ không phải chỉ vào các tấm da.
Các con dấu giảm chấn và xuyên thấu được chụp ảnh và ghi lại vào hồ sơ bàn giao.

Câu hỏi thường gặp

Lõi loại A có đủ cho bức tường phòng sạch chống cháy không?

Không. Loại A mô tả phản ứng với lửa, không phải khả năng kháng cự. Xếp hạng EI 60 hoặc một giờ thuộc về cụm lắp ráp hoàn chỉnh, nghĩa là bảng điều khiển, mối nối, khung, ốc vít và vòng đệm được thử nghiệm cùng nhau ở độ dày đã nêu. Lõi Loại A trong một bản dựng chưa được kiểm tra không chứng tỏ được điều gì về sự ngăn cách.

Mật độ len đá nào nên được chỉ định cho tấm phòng sạch?

100 đến 120 kg/m3 là phạm vi phổ biến cho các tấm định mức. Dưới khoảng 80 kg/m3, cấu trúc sợi bị nén dưới trọng lượng của chính nó trên các nhịp trần dài, đồng thời ảnh hưởng đến độ phẳng, độ kín của mối nối và hiệu suất cháy.

Tấm phòng sạch polyurethane có thể được sử dụng khi áp dụng xếp hạng không?

Hiếm khi. Lõi Polyurethane và PIR thường là loại B1 hoặc B2 có lượng khói thải ra cao. Chúng vẫn có thể hoạt động được ở những khu vực chưa được xếp hạng khi chính quyền địa phương chấp nhận mức độ bao phủ của lớp khói và vòi phun nước, nhưng các hành lang, lối thoát hiểm và tường ngăn cần có lõi khoáng sản.

Cửa sổ đi qua và vòi sen gió có cần tài liệu về hỏa hoạn không?

Cửa sổ xuyên qua được đặt vào một bức tường đã được xếp hạng sẽ làm gián đoạn rào chắn, vì vậy nó cần lắp kính định mức trong khung đã định mức. Buồng tắm khí là thiết bị chứ không phải là cấu trúc, nhưng sức mạnh và khả năng xuyên kiểm soát của chúng vẫn cần các chi tiết kín được bao phủ bởi hệ thống ngăn cháy đã được thử nghiệm.

Tìm nguồn cung ứng vật liệu phòng sạch chống cháy

Kaisier sản xuất các bộ phận chống cháy của vỏ bọc như một dòng: tấm phòng sạch bằng len đá, oxit magie, magie oxysulfate, tổ ong nhôm, polyurethane và thép không gỉ, cộng với các cửa ra vào, cửa sổ, cửa sổ xuyên qua, cấu hình nhôm, buồng tắm khí, bộ phận FFU và bộ lọc phù hợp. Bốn cơ sở sản xuất ở Trung Quốc và Thái Lan cung cấp cho các dự án Loại 100 đến Loại 300.000, với hiệu suất của bảng điều khiển bao gồm các yêu cầu về chống cháy, kháng khuẩn và chống tĩnh điện cũng như hỗ trợ từ khâu thiết kế đến hậu mãi.

Bảng điều khiển phòng sạch bằng len đá làm bằng máy Tấm lõi len đá được chế tạo bằng máy với mặt ngoài bằng thép, phù hợp với công trình phòng sạch Cấp 100 đến 300.000 với hiệu suất chống cháy, kháng khuẩn và chống tĩnh điện đã nêu. Xem sản phẩm →

Nếu dự án của bạn có đường bao được xếp hạng và ngân sách hạt eo hẹp, hãy gửi độ dày của tường, mức độ chống cháy và mức độ sạch cần thiết; đội ngũ kỹ thuật sẽ xác nhận lõi và gói cửa nào phù hợp và chứng chỉ nào được áp dụng. Bạn có thể tiếp cận họ thông qua trang liên hệ .
